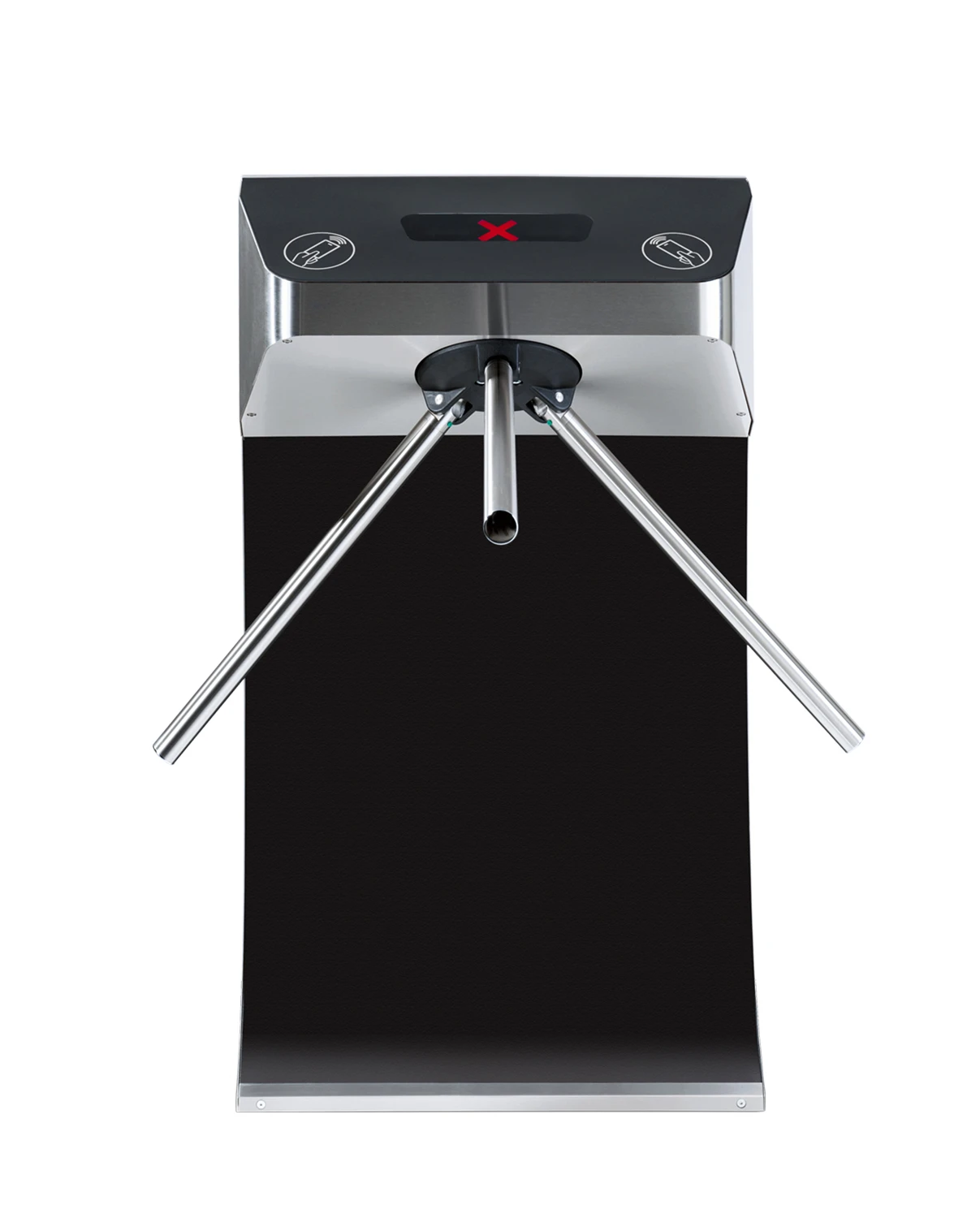

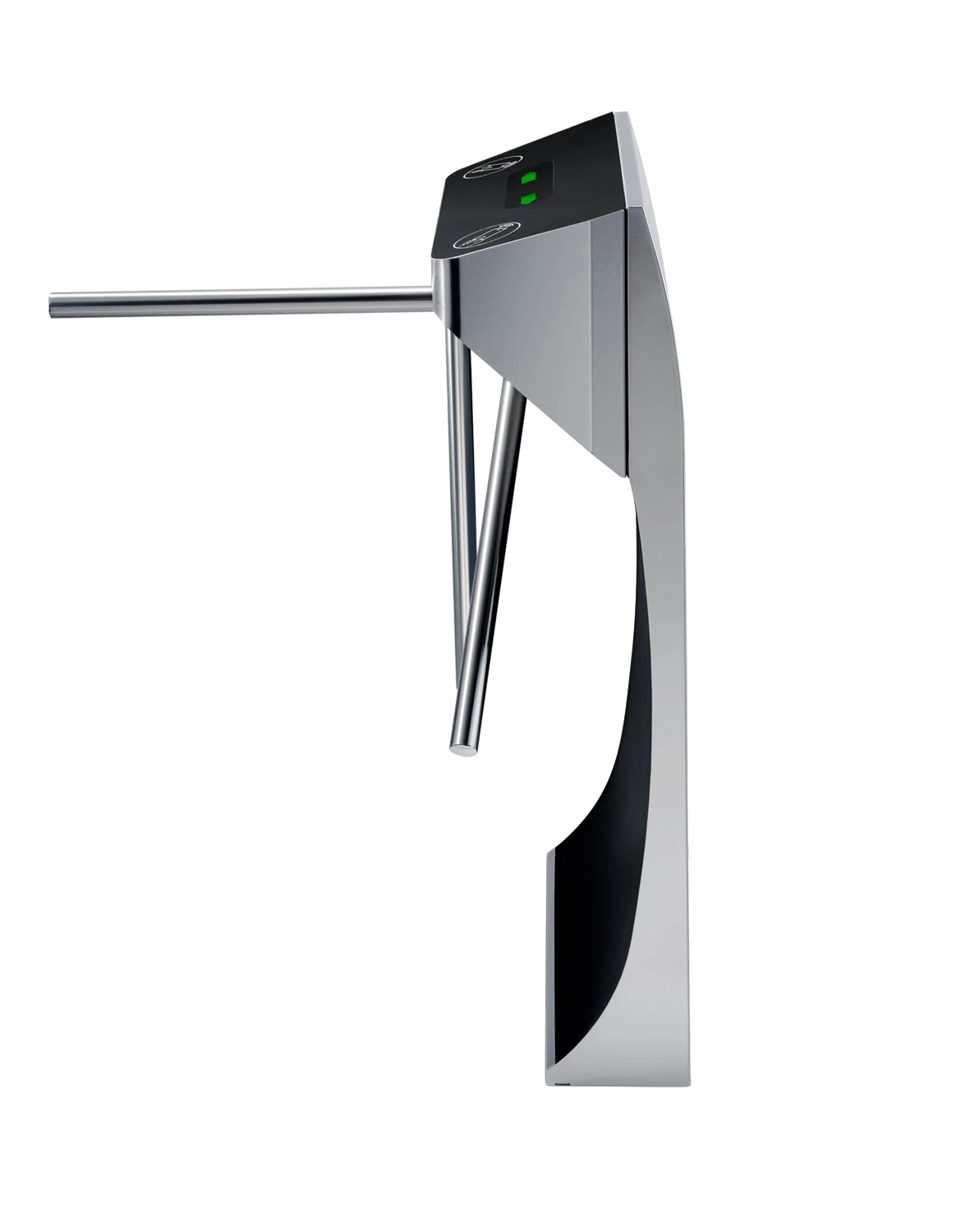

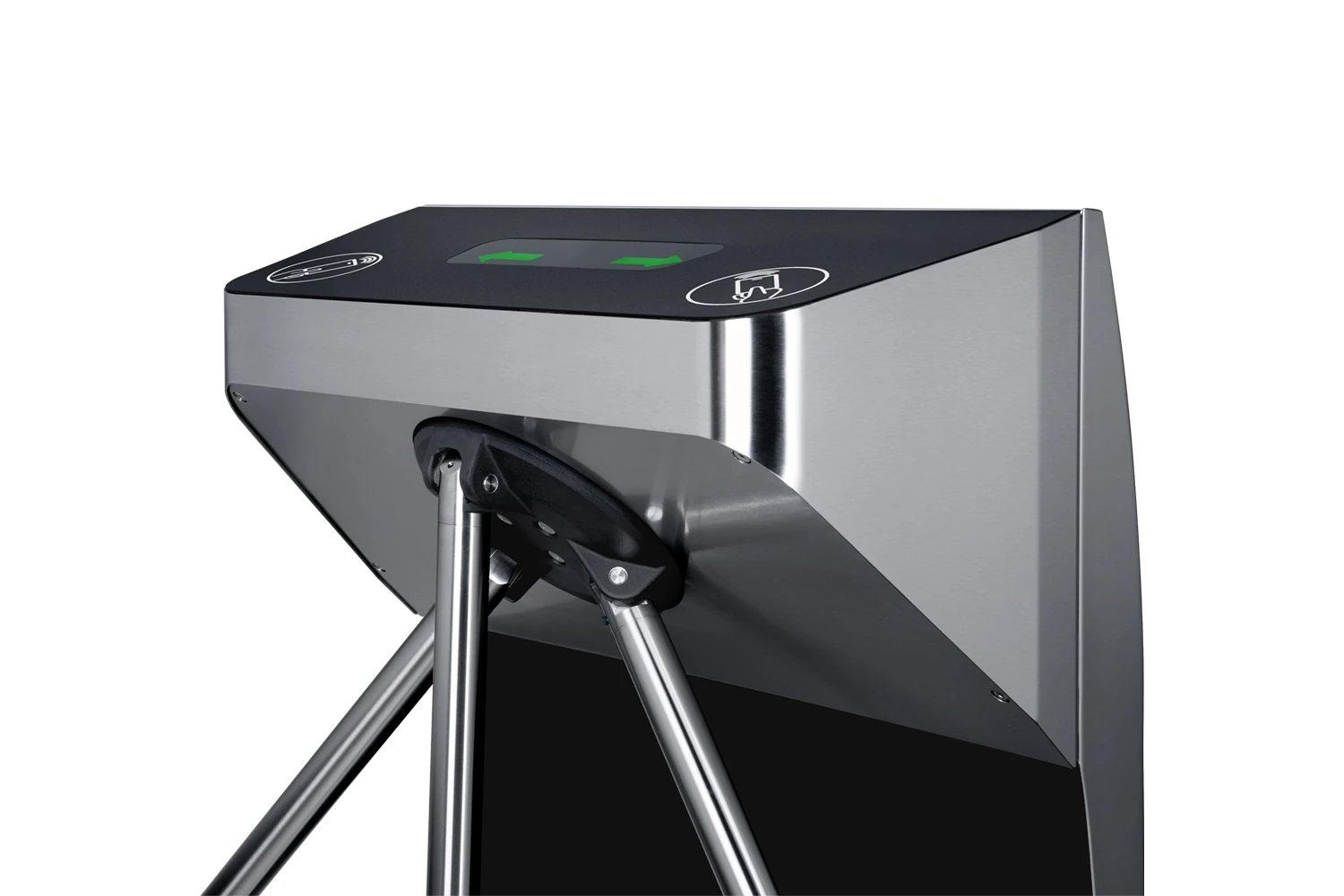

Моторизованный турникет-трипод PERCo TTR-11A с автоматическими планками «Антипаника»

Турникет-трипод PERCo TTR-11A с автоматическими планками «Антипаника» – это высокотехнологичное преграждающее устройство, предназначенное для организации контролируемого прохода на объектах с повышенными требованиями к комфорту и безопасности. Модель сочетает в себе электропривод для автоматического доворота планок, функцию аварийного открытия прохода (планки автоматически складываются при отключении питания или по сигналу пожарной сигнализации), а также возможность встраивания RFID-считывателей и другого дополнительного оборудования непосредственно в корпус.

Турникет TTR-11A предназначен для эксплуатации как внутри помещений, так и на открытом воздухе под навесом (климатическое исполнение У2, диапазон температур от -40°C до +55°C). Благодаря моторизованному приводу, проход через турникет становится максимально комфортным: после разблокировки пользователю достаточно слегка нажать на планку, а электропривод автоматически довернет ее до следующего положения, устраняя необходимость прикладывать усилие. В случае аварийной ситуации (отключение питания или сигнал Fire Alarm) центральная преграждающая планка автоматически опускается в вертикальное положение, освобождая проход для беспрепятственной эвакуации.

Ключевые преимущества PERCo TTR-11A

1. Электропривод для комфортного прохода

В отличие от классических триподов с ручным поворотом, TTR-11A оснащен электрическим приводом. После разблокировки пользователь слегка нажимает на планку, а электродвигатель автоматически доворачивает ее до следующего исходного положения. Это обеспечивает:

• минимальное усилие для прохода (не более 1,5 кгс);

• плавную и бесшумную работу;

• комфорт для людей всех возрастных групп, включая пожилых и маломобильных посетителей.

В состав привода входит высокоточный датчик (энкодер), который корректно определяет положение преграждающих планок и обеспечивает точное позиционирование.

2. Автоматические планки «Антипаника»

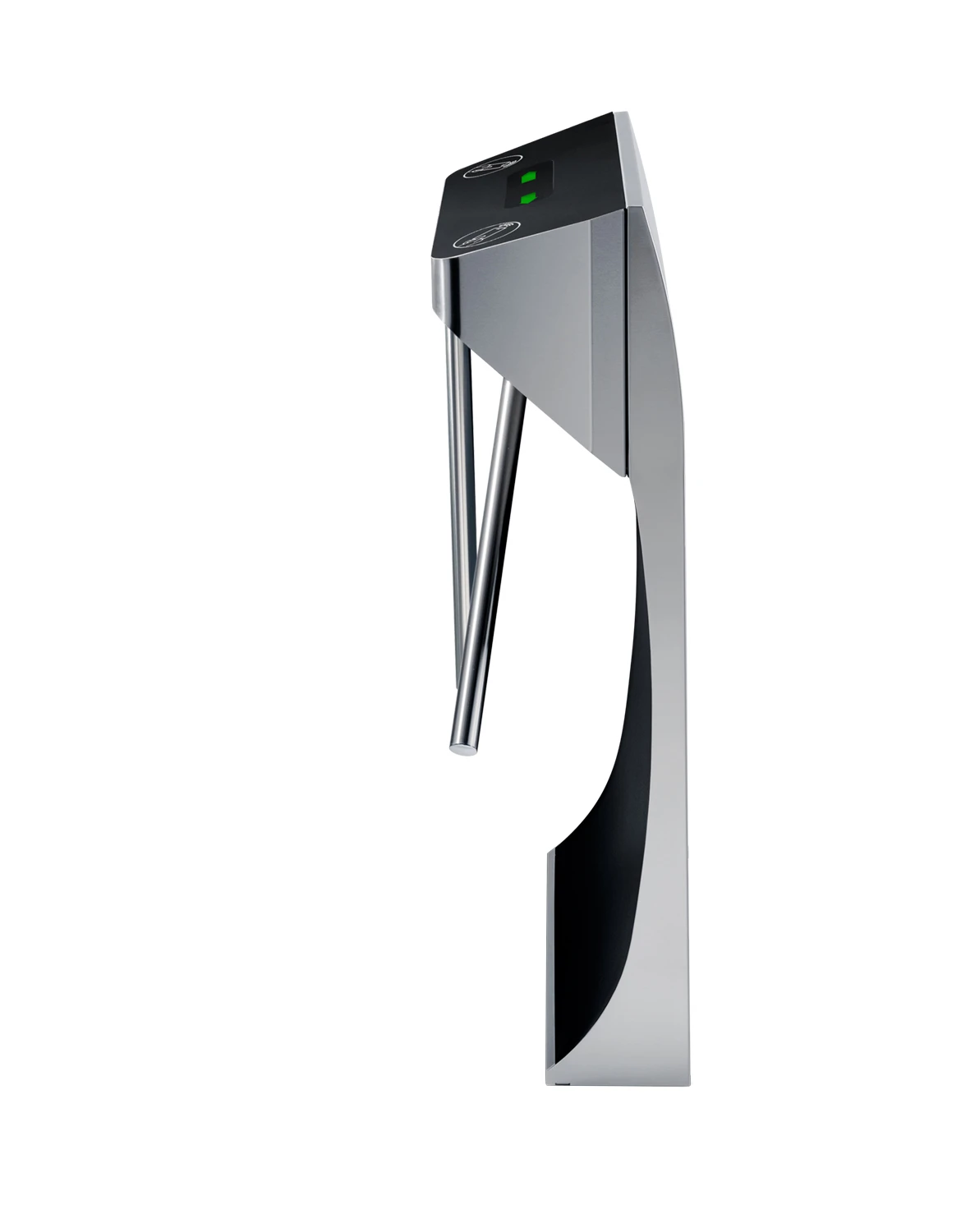

Главная особенность модели – автоматическое складывание преграждающей планки при отключении питания или подаче сигнала от устройства Fire Alarm (например, от пожарной сигнализации). В аварийной ситуации планка под собственным весом опускается в вертикальное положение, полностью освобождая проход для эвакуации. Это критически важно для объектов с массовым пребыванием людей и соответствует требованиям пожарной безопасности.

После восстановления питания или снятия сигнала Fire Alarm планку необходимо поднять вручную – она автоматически фиксируется в рабочем горизонтальном положении.

3. Всепогодное исполнение и широкий температурный диапазон

Турникет соответствует климатическому исполнению У2 по ГОСТ 15150-69 и предназначен для эксплуатации на открытом воздухе под навесом. Рабочий диапазон температур составляет от -40°C до +55°C, относительная влажность – до 80% при +25°C. Степень защиты оболочки IP42 обеспечивает защиту от твердых частиц диаметром более 1 мм и вертикально падающих капель.

Корпус турникета выполнен из нержавеющей стали, передняя панель – из оцинкованной стали с порошковым покрытием, верхняя панель – из радиопрозрачного слоистого пластика со вставкой из поликарбоната, что позволяет устанавливать встроенные RFID-считыватели без потери чувствительности.

4. Возможность встраивания RFID-считывателей и дополнительного оборудования

Внутри корпуса под верхней радиопрозрачной панелью предусмотрены специальные кронштейны для установки бесконтактных считывателей карт доступа (допустимые размеры – не более 150×70×28 мм). Это позволяет интегрировать считыватели непосредственно в турникет, сохраняя целостность конструкции и эстетичный внешний вид. Также доступны стойки и кронштейны для установки внешнего дополнительного оборудования (например, терминалов распознавания лиц).

Достаточное внутреннее пространство корпуса позволяет размещать контроллеры систем доступа, оборудование платного доступа и другие устройства.

5. Надежность и долговечность

Средняя наработка на отказ (MCBF) составляет не менее 3 000 000 проходов, средний срок службы – 8 лет. Степень вандалозащищенности IK09 подтверждает устойчивость к механическим воздействиям, а степень стойкости к вибрации M28 и M29 позволяет использовать турникет в зонах с повышенной вибрацией (например, вблизи железнодорожных путей).

6. Гибкая система управления и интеграции

TTR-11A поддерживает два режима управления:

• Импульсный режим – при подаче кратковременного сигнала турникет разблокируется для однократного прохода; время ожидания составляет 5 секунд. Рекомендуется для управления от ПДУ или устройства радиоуправления.

• Потенциальный режим – турникет остается разблокированным на все время удержания управляющего сигнала. Рекомендуется для управления от контроллера СКУД.

Управление может осуществляться от проводного пульта (входит в комплект), устройства радиоуправления (опция) или контроллера СКУД. Предусмотрены релейные выходы:

• PASS A / PASS B – сигналы о факте прохода;

• READY – сигнал готовности турникета;

• DET OUT – состояние датчика контроля зоны прохода;

• Alarm – выход для подключения сирены;

• Light A / Light B – выходы для подключения выносных индикаторов;

• Battery – сигнализация о пониженном напряжении питания.

7. Низкое энергопотребление и безопасное напряжение

Турникеты-триподы питаются от источника постоянного тока напряжением 22–29 В, что безопасно для человека. Потребляемая мощность в дежурном режиме не превышает 15 Вт, максимальное кратковременное значение (в момент срабатывания привода) может достигать 260 Вт, но в среднем не превышает 150 Вт. Для питания необходим источник, обеспечивающий ток нагрузки не менее 5,5 А.

8. Защита от прохода «вслед» и дополнительные функции

Встроенные оптические датчики и алгоритм управления обеспечивают контроль прохода строго одного человека за одно разрешение. При повороте планок на угол более 60° обратный проход блокируется. Система также отслеживает:

• несанкционированный проход;

• задержку в зоне прохода более 10 секунд;

• выход из строя датчиков;

• срабатывание ДКЗП.

Во всех нештатных ситуациях формируется сигнал Alarm.

Технические характеристики PERCo TTR-11A

Конструкция и материалы

Корпус турникета выполнен из нержавеющей стали, что обеспечивает высокую устойчивость к коррозии и механическим повреждениям. Передняя панель изготовлена из оцинкованной стали с порошковым покрытием, верхняя панель колпака – из радиопрозрачного слоистого пластика со вставкой из поликарбоната, что позволяет размещать внутри RFID-считыватели без потери чувствительности.

Преграждающие планки выполнены из нержавеющей стали и имеют длину, обеспечивающую надежное перекрытие прохода шириной 500 мм. Планки вращаются на 120° между фиксированными положениями.

Внутреннее устройство турникета включает:

• Плату управления – управляет электродвигателем, стопорным устройством и механизмом «Антипаника».

• Плату интерфейса – обрабатывает команды управления, формирует выходные сигналы для СКУД, индикации и дополнительного оборудования.

• Привод в сборе – электродвигатель с платой датчика положения (энкодером).

• Электромеханическое стопорное устройство – блокирует маховик в закрытом состоянии.

• Механизм аварийного открытия прохода – обеспечивает автоматическое складывание планки при отключении питания или по сигналу Fire Alarm.

Принцип работы и режимы управления

Нормальная работа (импульсный режим)

1. Исходное состояние: турникет заблокирован, горит красный крест на блоке индикации.

2. Разблокировка: оператор нажимает кнопку на ПДУ (или подается сигнал от СКУД). На блоке индикации загорается зеленая стрелка в соответствующем направлении.

3. Проход: пользователь слегка нажимает на планку. При повороте на 10° электропривод автоматически доворачивает планку до следующего фиксированного положения (120°). При повороте на 60° формируется сигнал PASS длительностью 250 мс.

4. Блокировка: после прохода турникет автоматически блокируется. Если проход не совершен в течение 5 секунд, разрешение аннулируется.

Режимы работы

Аварийный режим Fire Alarm

При снятии сигнала низкого уровня с входа FA (например, от пожарной сигнализации) или при отключении питания:

• Центральная преграждающая планка автоматически опускается в вертикальное положение под собственным весом.

• На блоке индикации попеременно мигают зеленые стрелки и красный крест.

• Проход становится полностью свободным.

• Другие команды управления игнорируются.

После восстановления питания или снятия сигнала FA планку необходимо поднять вручную – она фиксируется в рабочем горизонтальном положении.

Интеграция в систему безопасности

TTR-11A оснащен двумя платами электроники – платой управления и платой интерфейса. Все внешние подключения (кроме питания) производятся к плате интерфейса.

Входы управления (клеммная колодка X2)

Выходы состояния (клеммные колодки X1, X5, X6)

Подключение дополнительного оборудования

• ДКЗП (датчик контроля зоны прохода) – подключается к клеммной колодке X4 (нормально замкнутые контакты). При срабатывании ДКЗП в заблокированном состоянии формируется сигнал Alarm.

• Сирена – подключается к контактам A1, A2 клеммной колодки X1.

• Выносные индикаторы – подключаются к клеммным колодкам X3 (Light A, Light B).

• Устройство Fire Alarm – подключается к контактам FA и GND клеммной колодки X2.

Монтаж и установка

Требования к месту установки

• Установочная поверхность: бетон (не ниже марки 400), камень или аналогичное прочное основание толщиной не менее 150 мм.

• При установке на менее прочное основание применяются закладные фундаментные элементы (400×400×300 мм).

• Установка под навесом, защищающим от прямого попадания сильных осадков.

Процесс монтажа

1. Разметка – согласно схеме в руководстве наносятся метки для четырех анкерных отверстий (диаметр 12 мм).

2. Сверление – подготавливаются отверстия под анкеры М10 и кабельные каналы.

3. Прокладка кабелей – через каналы прокладываются кабель питания (сечение не менее 2,5 мм², длина до 15 м), кабель управления (до 40 м), кабели Fire Alarm и дополнительного оборудования.

4. Установка стойки – стойка устанавливается на анкерные болты, контролируется вертикальность по уровню.

5. Подключение – выполняются подключения к плате управления (питание) и плате интерфейса (управление, индикация, дополнительное оборудование).

6. Установка маховика – маховик с преграждающими планками устанавливается на вал привода, фиксируется тремя винтами с герметиком, выставляется угол 90° с помощью угольника.

7. Проверка – после монтажа проводится пробное включение и проверка всех режимов работы.

Техническое обслуживание

Техническое обслуживание должно проводиться не реже одного раза в год квалифицированным механиком.

Порядок обслуживания

1. Отключить источник питания (планка автоматически опустится).

2. Демонтировать маховик с планками.

3. Очистить внутренние полости от пыли и грязи с помощью пылесоса и воздушной груши. Особое внимание уделить очистке фигурной пластины в местах контакта со стопором.

4. Выполнить смазку узлов трения:

   • ось вращения рычага стопора – смазкой Chain and Rope Lube Spray;

   • места крепления пружин – молибденовой смазкой;

   • детали механизма аварийного открытия прохода – смазкой Chain and Rope Lube Spray.

5. Проверить надежность крепления кабелей в клеммных колодках.

6. Установить маховик, выставить угол 90°, затянуть винты с усилием 15 Нм.

7. Проверить работу механизма аварийного открытия прохода подачей и снятием напряжения питания.

Часто задаваемые вопросы (FAQ)

Вопрос: Можно ли установить турникет на улице без навеса?
Ответ: Турникет предназначен для эксплуатации на открытом воздухе под навесом (климатическое исполнение У2). Прямое попадание сильных осадков не рекомендуется, так как степень защиты IP42 защищает только от вертикально падающих капель и твердых частиц.

Вопрос: Что происходит при отключении питания?
Ответ: При отключении питания преграждающая планка автоматически опускается под собственным весом в вертикальное положение, полностью освобождая проход для эвакуации. После восстановления питания планку необходимо поднять вручную – она автоматически фиксируется в рабочем положении.

Вопрос: Какова пропускная способность турникета?
Ответ: В режиме однократного прохода – 30 человек в минуту, в режиме свободного прохода – 60 человек в минуту. Рекомендуется устанавливать один турникет на каждые 500 человек, работающих в одну смену.

Вопрос: Можно ли встроить RFID-считыватели в корпус турникета?
Ответ: Да, под верхней радиопрозрачной панелью предусмотрены специальные кронштейны для установки встроенных считывателей. Допустимые размеры – не более 150×70×28 мм.

Вопрос: Какие типы считывателей можно установить?

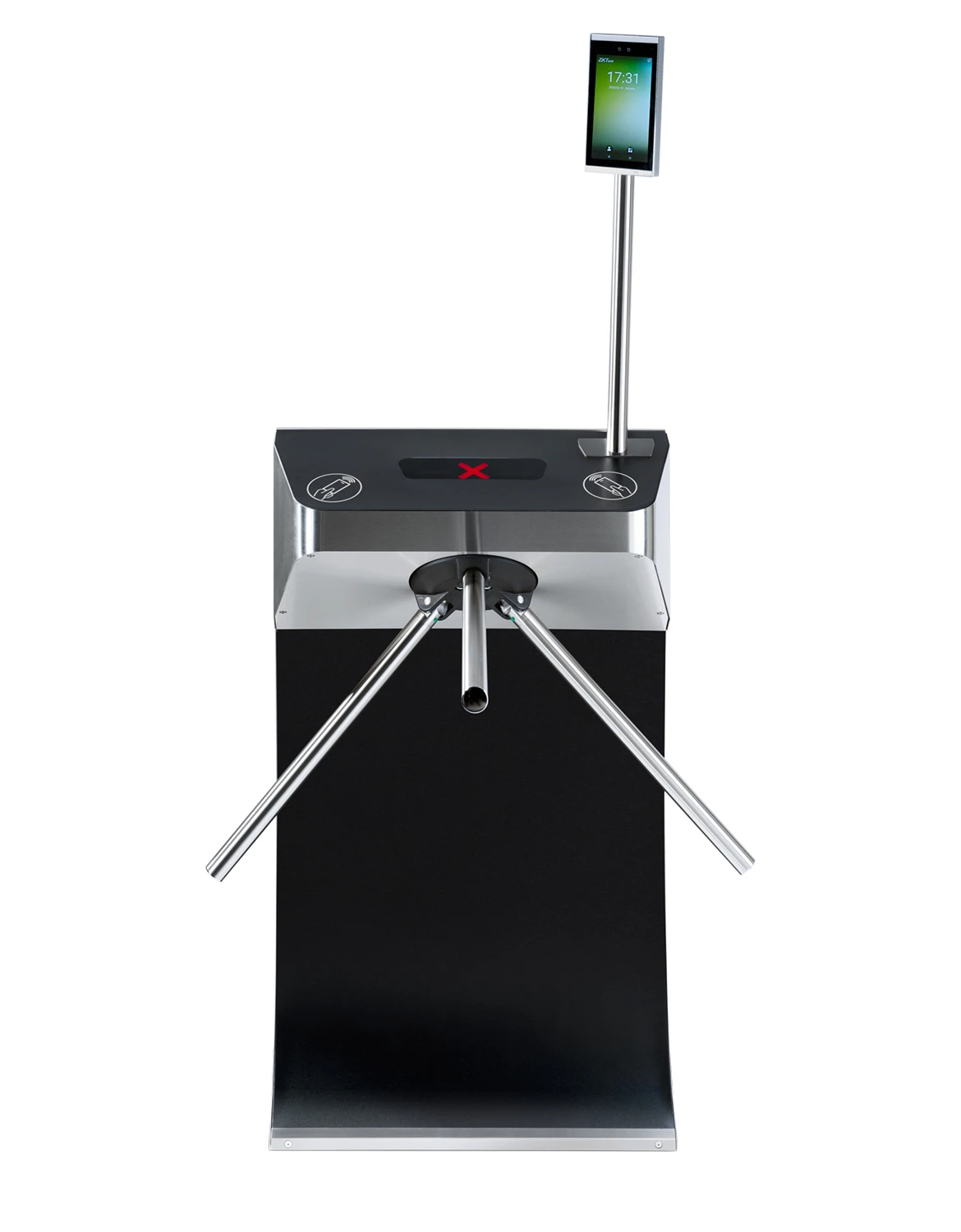

Ответ: Можно устанавливать любые бесконтактные RFID-считыватели, а также терминалы распознавания лиц с использованием дополнительных стоек (С11Р.1, С11Р.2).

Вопрос: Какая гарантия на оборудование?
Ответ: Гарантийный срок эксплуатации составляет 5 лет со дня продажи. При приобретении и монтаже у авторизованных дилеров PERCo гарантия может исчисляться с момента сдачи оборудования в эксплуатацию.

Почему стоит выбрать PERCo TTR-11A

Моторизованный турникет-трипод PERCo TTR-11A с автоматическими планками «Антипаника» – это современное решение для объектов, где требуется сочетание комфорта, безопасности и надежности. Электропривод обеспечивает плавный и легкий проход, а автоматическое складывание планки при отключении питания или сигнале пожарной тревоги гарантирует безопасную эвакуацию. Возможность встраивания RFID-считывателей и другого дополнительного оборудования делает турникет идеальным выбором для офисов, банков, учебных заведений, промышленных предприятий, вокзалов, аэропортов и других объектов с высокой проходимостью.

• Электропривод – комфортный проход без физических усилий, плавная и бесшумная работа.

• Автоматическая «Антипаника» – планка складывается при отключении питания или по сигналу пожарной сигнализации, обеспечивая свободную эвакуацию.

• Всепогодное исполнение – диапазон температур -40…+55°C, установка под навесом.

• Возможность встраивания – RFID-считыватели и дополнительное оборудование монтируются внутри корпуса.

• Надежность – ресурс 3 млн проходов, срок службы 8 лет, вандалозащищенность IK09.

• Гибкость интеграции – импульсный и потенциальный режимы управления, релейные выходы для СКУД, выносных индикаторов, сирены.

• Энергоэффективность – дежурное потребление не более 15 Вт, безопасное напряжение 24 В.

• Российское производство – доступность сервисных центров, наличие запчастей, гарантия 5 лет.

Где купить моторизованный турникет-трипод PERCo TTR-11A

Мы являемся официальным дистрибьютором оборудования PERCo и предлагаем:

• Помощь в выборе оптимальной конфигурации под ваш объект.

• Доставку по всей России транспортными компаниями.

• Профессиональный монтаж и пусконаладку.

• Гарантийное и постгарантийное обслуживание.

• Тендерное сопровождение и предоставление всей необходимой документации.

Для получения коммерческого предложения или консультации свяжитесь с нашими менеджерами. Они помогут рассчитать необходимое количество турникетов, подобрать дополнительные опции (источник питания, устройство радиоуправления, ДКЗП, сирену, выносные индикаторы, стойки для дополнительного оборудования) и ответят на все вопросы.
