1. Введение: почему локализация взрыва важнее эвакуации

Представьте ситуацию: в зале ожидания аэропорта обнаружена бесхозная сумка. Внутри может находиться взрывное устройство. Что делать службе безопасности? Классический сценарий: эвакуация людей, оцепление зоны, вызов сапёров. Время простоя объекта — часы. Финансовые потери — миллионы рублей. Паника, нарушение графика полётов, репутационный ущерб.

Локализаторы взрыва серии «Фонтан» меняют этот сценарий кардинально. Вместо многочасовой эвакуации — оперативная блокировка угрозы. Сотрудник охраны накрывает подозрительный предмет локализатором. Всё. Угроза изолирована. Объект продолжает работу. Люди не эвакуируются. Сапёры прибудут позже и спокойно извлекут контейнер с содержимым для дальнейшей работы.

Локализаторы взрыва «Фонтан» — это семейство устройств для защиты от взрыва (УЗВ), разработанных в России. Они представляют собой переносные многокамерные контейнеры, заполненные специальной эмульсией — газожидкостным диспергентом, по контуру которых выполнен противоосколочный экран на основе арамидных волокон.

Линейка включает четыре серии: «Фонтан-1» (контейнеры с защитной крышкой), «Фонтан-2» (мобильные купольные устройства), «Фонтан-3» (специальное авиационное оборудование) и «Фонтан-4» (мобильная авиационная защита). Каждая серия имеет несколько модификаций, различающихся по локализуемой массе взрывчатого вещества, объёму внутренней полости, массе и габаритам. Диапазон защиты: от 500 граммов до 5000 граммов в тротиловом эквиваленте. Локализуемый объём: от 10 до 455 кубических дециметров.

Локализаторы «Фонтан» прошли сертификационные испытания и приняты на вооружение МВД РФ. Оборудование неоднократно подтверждало свою эффективность в реальных условиях эксплуатации на объектах транспортной инфраструктуры, в административных зданиях, на массовых мероприятиях и при гуманитарном разминировании.

2. Принцип действия: как «Фонтан» подавляет взрыв

Физика взрыва и задача локализации

Взрыв — это чрезвычайно быстрое химическое превращение вещества, сопровождающееся выделением огромного количества энергии и образованием сжатых газов. Основные поражающие факторы взрыва:

• Фугасное действие — ударная волна, создающая резкий скачок давления. На расстоянии нескольких метров от эпицентра избыточное давление может достигать десятков атмосфер, вызывая баротравмы и разрушение конструкций.

• Осколочное действие — разлёт фрагментов корпуса боеприпаса или самодельного взрывного устройства. Скорость осколков достигает сотен метров в секунду.

• Термическое действие — огненный шар с температурой в тысячи градусов, вызывающий возгорания и ожоги.

• Термобарическое действие — объёмный взрыв с длительным периодом высокого давления и температуры (характерно для боеприпасов объёмного взрыва).

Задача локализатора — подавить все эти факторы, не допустив их распространения за пределы защитного объёма.

Конструкция локализатора «Фонтан»

Локализаторы взрыва «Фонтан» представляют собой портативные контейнеры с гетерофазным диспергентом, снабжённые противоосколочным экраном.

Основные элементы конструкции:

1. Внешний корпус — жёсткая оболочка, обеспечивающая геометрическую устойчивость и защиту внутренних слоёв от механических повреждений при транспортировке и хранении.

2. Гетерофазный диспергент — специальная газожидкостная эмульсия, заполняющая стенки контейнера. Это ключевой элемент, отвечающий за подавление фугасного и термического воздействия. В момент взрыва диспергент принимает на себя энергию ударной волны и рассеивает её (диссипирует).

3. Противоосколочный экран — многослойная структура на основе арамидных волокон (кевлар и аналоги), улавливающая осколки. Арамидные волокна обладают исключительной прочностью на разрыв: они деформируются, но не рвутся, запутывая в себе фрагменты боеприпаса.

4. Фиксирующие подушки — элементы комплекта поставки, предназначенные для надёжного закрепления взрывоопасного предмета внутри контейнера. Предотвращают смещение груза при транспортировке.

Механизм подавления взрыва

При детонации взрывчатого вещества внутри локализатора происходит следующее:

1. Гашение ударной волны. Расширяющиеся газы ударяют в стенки контейнера, но на их пути встаёт слой гетерофазного диспергента. Ударная волна проходит через газожидкостную среду и теряет свою разрушительную силу. Процесс называется диссипацией энергии — рассеиванием направленного удара в хаотичное движение капель эмульсии. Многократно снижается амплитуда давления на фронте ударной волны. Фронт волны размывается и выполаживается.

2. Блокировка осколков. Осколки корпуса боеприпаса или самодельного взрывного устройства попадают в противоосколочный экран из арамидных волокон. Экран деформируется, но не рвётся, улавливая фрагменты. Количество осколков, покидающих контейнер, снижается более чем в 10 раз. Уменьшается осколочный поток и снижается вероятность поражения.

3. Подавление огненного шара. Гетерофазный диспергент поглощает тепловую энергию. Замкнутый объём контейнера ограничивает доступ кислорода. Предотвращаются возгорания, термические и термобарические поражения за счёт полного подавления огненного шара.

Что происходит снаружи?

Только горячий корпус контейнера и немного дыма. Люди, находящиеся в нескольких метрах, не получают ни осколочных ранений, ни баротравм, ни ожогов. Эвакуация не требуется.

Локализаторы «Фонтан» снижают до минимума человеческие жертвы и разрушения за счёт эффективного подавления фугасного, осколочного, термического и термобарического действия взрывов размещённых в них взрывоопасных предметов. Это достигается благодаря уникальным амплитудно-частотным и релаксационным характеристикам специального многофазного диспергента.

3. Серия «Фонтан-1»: контейнеры с защитной крышкой

Серия «Фонтан-1» — это базовые устройства в линейке локализаторов взрыва. Они представляют собой контейнеры с защитной крышкой для экстренной эвакуации взрывоопасного предмета. В комплект поставки входят подушки и маты для фиксации груза при транспортировке. Конструкция включает противоосколочный экран.

Отличительная особенность серии «Фонтан-1» — возможность эвакуации взрывоопасного предмета. Предмет помещается внутрь контейнера, фиксируется подушками, закрывается крышкой, после чего контейнер может быть перемещён в безопасное место силами одного или двух человек (в зависимости от модели).

Модель «Фонтан-1 05К»

«Фонтан-1 05К» — самая компактная и лёгкая модель в серии. Она предназначена для локализации взрывных устройств объёмом до 10 дм³ с массой взрывчатого вещества не более 500 г в тротиловом эквиваленте.

Технические характеристики:

Применение: модель 05К оптимальна для оснащения постов охраны на объектах с ограниченным пространством и низким уровнем террористической угрозы: офисы, магазины, учебные заведения, небольшие транспортные узлы.

Особенности эксплуатации: взрывоопасный предмет размещают в контейнере с помощью механических средств или вручную. С помощью специальных подушек фиксируют предмет внутри контейнера. Закрывают контейнер крышкой. Контейнер со взрывоопасным предметом внутри готов к срочной и безопасной эвакуации силами одного человека.

Модель «Фонтан-1 10К»

«Фонтан-1 10К» — одна из самых востребованных моделей линейки. Оборудование позволяет быстро и безопасно эвакуировать взрывное устройство объёмом до 15 дм³ с массой взрывчатого вещества, эквивалентной 1 килограмму тротила.

Технические характеристики:

Применение: модель 10К широко используется сотрудниками органов МВД РФ. Рекомендуется для административных зданий, кредитно-финансовых учреждений, вокзалов, аэропортов, метрополитена, музеев, гостиниц.

Особенности эксплуатации: благодаря компактным габаритам, весу и наличию удобных ручек, закрытый локализатор способны транспортировать 1-2 человека. Стенки, дно и крышка снабжены противоосколочным экраном и наполнены диспергентом — веществом, поглощающим ударную и тепловую волну.

Модель «Фонтан-1 20К»

«Фонтан-1 20К» — усиленная модель для локализации более мощных взрывных устройств. Обеспечивает защиту от заряда до 2000 г в тротиловом эквиваленте при локализуемом объёме до 90 дм³.

Технические характеристики:

Применение: модель 20К рекомендована для объектов с повышенным уровнем террористической угрозы: крупные транспортные узлы, стадионы, правительственные здания, объекты критической инфраструктуры.

Мобильный комплекс на базе 20К. На базе штатного устройства для защиты от взрыва «Фонтан-1» модели 20К, размещённого на специальной транспортировочной тележке, создан мобильный комплекс локализации взрыва. Экспериментальные исследования показали, что комплекс обеспечивает эффективное снижение уровня избыточного давления на фронте воздушной ударной волны на штатном для базового устройства расстоянии. Комплекс может использоваться взрывотехниками для решения задач изоляции взрывоопасных предметов с последующим их уничтожением при очистке местности и гуманитарном разминировании.

Модель «Фонтан-1 50К»

«Фонтан-1 50К» — флагманская модель серии, обеспечивающая максимальную защиту. Рассчитана на подавление заряда до 5000 г в тротиловом эквиваленте при локализуемом объёме до 455 дм³.

Технические характеристики:

Применение: модель 50К предназначена для объектов особой важности, где существует риск применения крупных фугасов: правительственные здания, критическая инфраструктура, места проведения массовых мероприятий федерального уровня. Требует специальной техники для перемещения или группы из 3-4 человек.

Сравнительная таблица моделей серии «Фонтан-1»

4. Серия «Фонтан-2»: мобильные купольные устройства

Серия «Фонтан-2» — это облегчённые мобильные устройства, позволяющие быстро блокировать опасную зону. В отличие от серии «Фонтан-1», где предмет помещается внутрь контейнера, устройства серии «Фонтан-2» накрывают подозрительный предмет сверху, не требуя его перемещения. Это значительно снижает риск случайного срабатывания взрывного устройства при касании.

Конструктивно устройства серии «Фонтан-2» выполнены в форме купола с ручками для удобства транспортировки. Стенки и верх купола наполнены специальным диспергентом и снабжены противоосколочным экраном.

Модель «Фонтан-2 05У»

«Фонтан-2 05У» — самая лёгкая модель в серии, предназначенная для локализации взрывных устройств массой до 500 г ТНТ.

Технические характеристики:

Применение: модель 05У оптимальна для патрулей, мобильных групп, объектов с разветвлённой планировкой, где важна скорость реагирования. Подходит для торговых центров, учебных заведений, медицинских учреждений.

Особенности эксплуатации: устройство просто накрывает подозрительный предмет. Поднимать и перемещать локализатор с находящейся под ним взрывчаткой категорически запрещено. После накрытия следует вызывать взрывотехников.

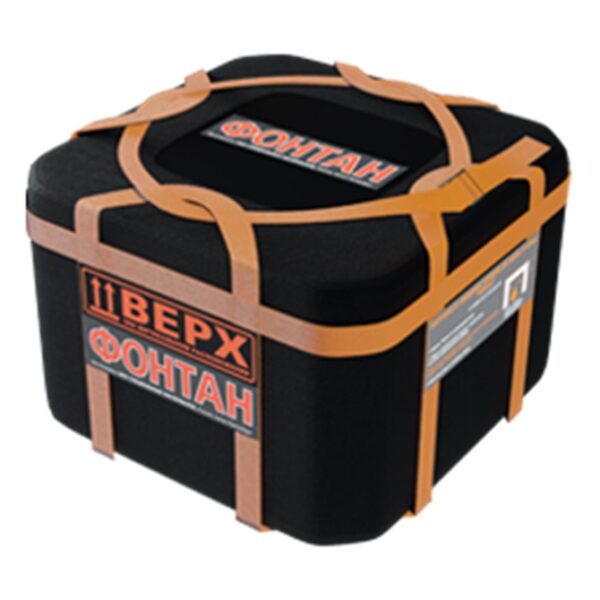

Модель «Фонтан-2 10У»

«Фонтан-2 10У» — одна из самых востребованных моделей линейки. Пользуется высоким спросом у частных охранных предприятий и служб безопасности торговых, развлекательных, спортивных, медицинских центров. Способна локализовать взрыв устройства объёмом до 15 дм³ с массой взрывчатки до 1000 г ТНТ.

Технические характеристики:

Применение: под параметры модели 10У подходят практически все типы заводских и самодельных взрывных устройств, которые возможно незаметно пронести на объект. Наличие в арсенале службы безопасности этого устройства в случае ЧП с высокой вероятностью даст возможность обезопасить людей и имущество от взрыва.

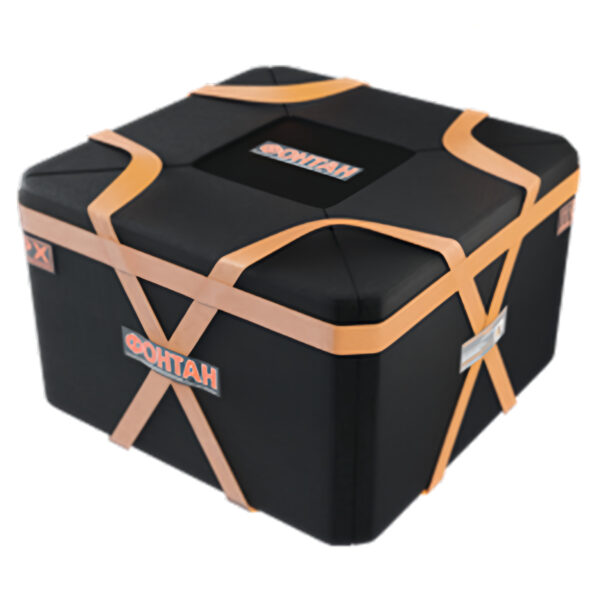

Модель «Фонтан-2 20У»

«Фонтан-2 20У» — усиленная модель для защиты от взрывчатых веществ массой до 2 кг в тротиловом эквиваленте. Изготавливается в виде контейнера, которым взрывоопасный предмет накрывают сверху до прибытия взрывотехников.

Технические характеристики:

Применение: модель 20У целесообразно использовать для оснащения торговых центров, бизнес-центров, больниц, стадионов, объектов транспортной инфраструктуры.

Особенности: при обследовании взрывоопасного предмета устройство не создаёт помех в рентгеновском диапазоне, что позволяет с высокой точностью определять наличие взрывчатки.

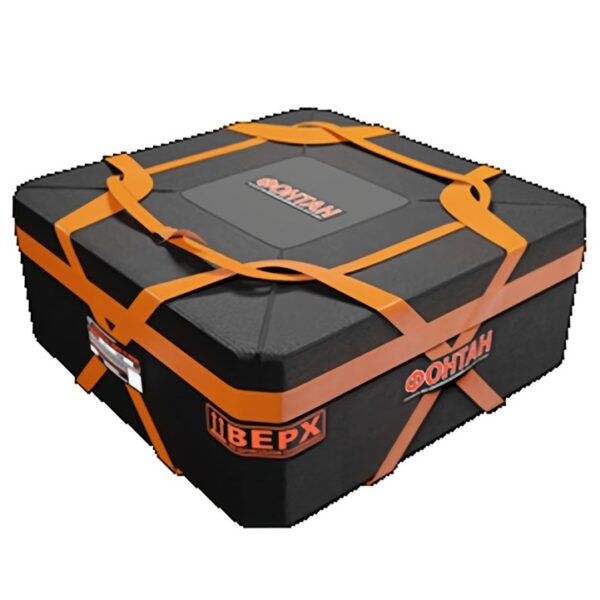

Модель «Фонтан-2 3М2»

«Фонтан-2 3М2» — уникальная модификация с пониженной высотой. При той же защитной мощности, что и у модели 20У (до 2000 г ТНТ), она имеет уменьшенную высоту (320 мм против 480 мм) и меньшую массу (40 кг против 60 кг). Достигнуто за счёт оптимизации геометрии: контейнер стал ниже, но сохранил значительную площадь основания.

Технические характеристики:

Применение: модель 3М2 идеальна для ситуаций, где подозрительные предметы не превышают 18 см в высоту, но требуется серьёзная защита. Низкий профиль позволяет легко проносить контейнер через стандартные дверные проёмы. Переносится одним физически подготовленным сотрудником.

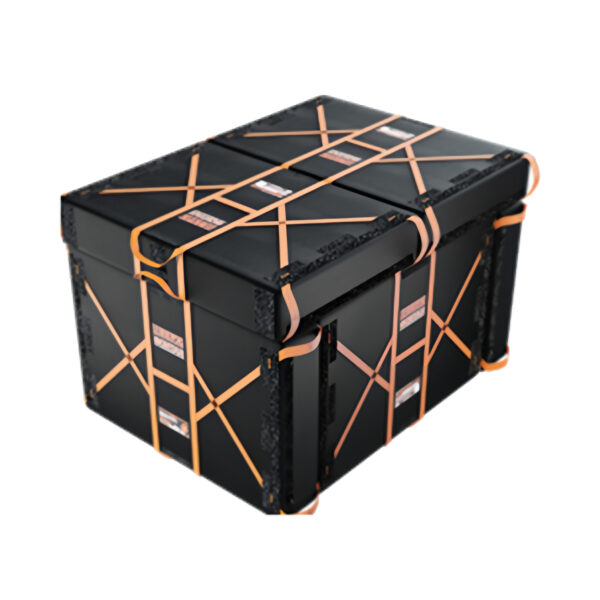

Модель «Фонтан-2 50М»

«Фонтан-2 50М» — модульное устройство, принципиально отличающееся от остальных моделей серии. Это набор модулей (стандартный набор состоит из 6 секций), заполненных многофазным газожидкостным диспергентом и снабжённый противоосколочным экраном. Конструкция собирается вокруг подозрительного предмета, не требуя его перемещения.

Технические характеристики:

Применение: «Фонтан-2 50М» позволяет произвести быструю блокировку опасной зоны без остановки работы и эвакуации людей. Применяется на больницах, стадионах, вокзалах, аэропортах.

Особенности модульной конструкции: секции подносятся к месту угрозы по очереди и стыкуются вокруг предмета, образуя замкнутый защитный объём. Это критически важно при работе с крупногабаритными подозрительными объектами, которые опасно или невозможно перемещать.

Сравнительная таблица моделей серии «Фонтан-2»

5. Серия «Фонтан-3»: специальное авиационное оборудование

Серия «Фонтан-3» — это специализированные устройства для применения в авиации. В отличие от мобильных серий «Фонтан-1» и «Фонтан-2», которые не имеют авиационного допуска, «Фонтан-3» сертифицирован для размещения на борту воздушных судов.

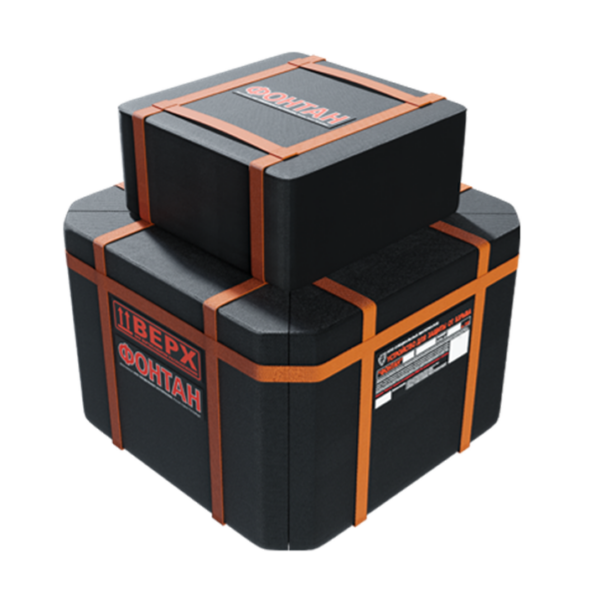

Модель «Фонтан-3 МК2000»

«Фонтан-3 МК2000» — стационарное авиационное устройство для защиты от взрыва. Представляет собой контейнер с защитной крышкой для экстренного размещения и эвакуации взрывоопасного предмета в замкнутом герметичном объёме. Рассчитан на подавление заряда до 2000 г ТНТ.

Технические характеристики:

Применение: «Фонтан-3 МК2000» предназначен для размещения на борту воздушных судов (включая Ил-96-400) и в аэропортах. Контейнер может локализовать взрывчатку объёмом до 18 дм³ и эффективно подавляет взрывы боеприпасов любого типа — осколочного, термобарического или фугасного.

Особенности: при срабатывании взрывчатки внутри локализатора его повторное использование запрещено. Это не недостаток, а плата за максимальную защиту в критических условиях авиаперевозок. Контейнер принимает удар на себя и выходит из строя, но спасает жизни пассажиров и экипажа, а также целостность воздушного судна.

Комплектация: в комплект поставки входят подушки, предназначенные для фиксации груза при транспортировке.

6. Серия «Фонтан-4»: мобильная авиационная защита

Серия «Фонтан-4» — это мобильные авиационные устройства, сочетающие компактность и авиационный допуск. В отличие от стационарного «Фонтана-3 МК2000» массой 104 кг, «Фонтан-4» весит всего 19-20 кг и может переноситься одним человеком, что критически важно для оперативного реагирования на борту воздушного судна.

Устройство представляет собой контейнер с защитной крышкой, усиленный для подавления до 500 г ТНТ. Крышка, стены и дно контейнера наполнены гетерофазным диспергентом и дополнительно оснащены противоосколочным экраном.

Модификации «Фонтан-4»

Производитель выпускает «Фонтан-4» в двух модификациях, отличающихся объёмом полости для локализуемой взрывчатки:

Применение: «Фонтан-4» предназначен для экстренной эвакуации взрывных устройств и взрывчатых веществ с массой до 500 г в тротиловом эквиваленте на борту воздушных судов и в зонах предполётного досмотра аэропортов.

Особенности: в комплекте к обеим модификациям поставляются специальные подушки для фиксации боеприпасов или взрывоопасных веществ, помещённых в полость устройства. Обе модели прошли испытания и приняты на вооружение МВД РФ.

7. Сравнительный анализ всех моделей

Сводная таблица локализаторов взрыва «Фонтан»

Ключевые различия между сериями

«Фонтан-1» vs «Фонтан-2»:

• «Фонтан-1» — контейнеры, в которые предмет помещается внутрь. Обеспечивают возможность эвакуации предмета.

• «Фонтан-2» — купольные устройства, накрывающие предмет сверху. Не требуют перемещения предмета, что снижает риск случайного срабатывания.

• «Фонтан-2» в целом легче аналогов из серии «Фонтан-1» при сопоставимой защитной мощности.

«Фонтан-3» vs «Фонтан-4»:

• «Фонтан-3 МК2000» — стационарное устройство массой 104 кг, защита до 2000 г ТНТ. Требует крепления на борту.

• «Фонтан-4» — мобильное устройство массой 19-20 кг, защита до 500 г ТНТ. Переносится одним человеком.

Рекомендации по выбору модели

1. Для наземных объектов с низким уровнем угрозы: «Фонтан-2 05У» или «Фонтан-1 05К» (защита 500 г ТНТ, минимальная масса).

2. Для большинства гражданских объектов: «Фонтан-2 10У» или «Фонтан-1 10К» (защита 1000 г ТНТ, оптимальный баланс).

3. Для объектов с повышенным уровнем угрозы: «Фонтан-2 20У» или «Фонтан-1 20К» (защита 2000 г ТНТ).

4. Для работы с крупногабаритными предметами без перемещения: «Фонтан-2 3М2» (низкий профиль) или «Фонтан-2 50М» (модульная конструкция).

5. Для объектов максимальной важности: «Фонтан-1 50К» (защита 5000 г ТНТ).

6. Для авиации: «Фонтан-3 МК2000» (стационар, 2000 г ТНТ) или «Фонтан-4» (мобильный, 500 г ТНТ).

8. Практическое применение по типам объектов

Локализаторы взрыва «Фонтан» рекомендуются к использованию в административных зданиях, кредитно-финансовых учреждениях, на вокзалах, в аэропортах, метрополитене, музеях, гостиницах и в других местах большого скопления людей и повышенной опасности террористических актов.

Транспортная инфраструктура

Аэропорты: здесь применяются все серии. «Фонтан-3 МК2000» и «Фонтан-4» — на борту воздушных судов. «Фонтан-1» и «Фонтан-2» — в зонах предполётного досмотра, камерах хранения, терминалах.

Железнодорожные вокзалы: оптимальны модели 10К/10У и 20К/20У. Обеспечивают быструю блокировку угрозы без остановки движения поездов.

Метрополитен: из-за ограниченного пространства предпочтительны компактные модели 05У, 10У, 3М2. Модульный 50М может применяться на крупных пересадочных узлах.

Объекты с массовым пребыванием людей

Стадионы и концертные залы: рекомендуется использовать модели с повышенной защитой — 20К/20У, 50К/50М. Эвакуация десятков тысяч зрителей чревата паникой и давкой, поэтому локализация угрозы без прерывания мероприятия — критически важна.

Торговые и бизнес-центры: оптимальны модели 10К/10У и 20У. Достаточная защитная мощность при сохранении мобильности.

Учебные и медицинские учреждения: предпочтительны лёгкие модели 05У, 10У, 3М2. Важна скорость реагирования и возможность работы в стеснённых условиях.

Специальные применения

Гуманитарное разминирование: мобильный комплекс на базе «Фонтан-1 20К» с транспортировочной тележкой используется взрывотехниками для изоляции взрывоопасных предметов с последующим уничтожением при очистке местности.

Режимные объекты: «Фонтан-1 50К» и «Фонтан-2 50М» применяются на объектах критической инфраструктуры, где возможна угроза применения крупных фугасов.

9. Сертификация и нормативная база

Локализаторы взрыва «Фонтан» прошли сертификационные испытания и приняты на вооружение МВД РФ и МО РФ. Оборудование неоднократно успешно применялось на практике.

Ключевые документы и статусы

• Сертификат соответствия — имеется у всех моделей, подтверждает заявленные характеристики по снижению фугасного, осколочного, термического и термобарического действия взрыва.

• Принятие на вооружение МВД РФ — официальный статус, подтверждающий пригодность оборудования для использования сотрудниками правоохранительных органов.

• Авиационный допуск — имеют модели «Фонтан-3 МК2000» и «Фонтан-4». Это результат специальных испытаний на виброустойчивость, пожаробезопасность, электромагнитную совместимость с бортовым оборудованием воздушных судов.

Патентная защита

Локализаторы взрыва «Фонтан» защищены рядом патентов на изобретение. Конструкция и принцип действия основаны на уникальных научных разработках в области гашения взрывных волн с использованием многофазных диспергентов.

10. Научная основа и исследования

Высокая эффективность локализаторов взрыва серии «Фонтан» явилась результатом большого объёма теоретических и экспериментальных исследований.

Ключевые научные результаты

Устройства для защиты от взрыва «Фонтан» подтвердили свои высокие защитные свойства при локализации:

• оболочечных зарядов взрывчатого вещества;

• безоболочечных зарядов взрывчатого вещества;

• усиленных зарядов взрывчатого вещества;

• зарядов под водой;

• зарядов направленного действия.

Снижение поражающих факторов достигается за счёт уникальных амплитудно-частотных и релаксационных характеристик специального многофазного диспергента.

Экспериментальные подтверждения

В ходе испытаний подтверждено:

• Многократное снижение амплитуды давления на фронте ударной волны.

• Размытие и выполаживание фронта ударной волны.

• Предотвращение возгораний, термических и термобарических поражений.

• Уменьшение осколочного потока и снижение вероятности поражения осколками.

Мобильный комплекс локализации взрыва

На базе штатного устройства «Фонтан-1» модели 20К, размещённого на специальной транспортировочной тележке, создан мобильный комплекс локализации взрыва. Экспериментально показано, что комплекс обеспечивает эффективное снижение уровня избыточного давления на штатном расстоянии и может использоваться при гуманитарном разминировании.

11. Заключение: как выбрать подходящую модель

Выбор конкретной модели локализатора взрыва «Фонтан» зависит от нескольких факторов:

1. Уровень угрозы. Какой максимальный заряд взрывчатого вещества вероятен на объекте? Для офисов и магазинов достаточно 500 г ТНТ (05К/05У). Для транспортных узлов и стадионов рекомендуется запас до 1000-2000 г ТНТ (10К/10У, 20К/20У). Для объектов особой важности — до 5000 г ТНТ (50К/50М).

2. Характер объекта. Если требуется эвакуация подозрительного предмета — выбирайте серию «Фонтан-1». Если предмет опасно перемещать — серию «Фонтан-2» (накрытие сверху) или модульный «Фонтан-2 50М» (сборка вокруг предмета).

3. Ограничения пространства. Для узких коридоров и небольших помещений оптимальны компактные модели 05У, 10У, 3М2. Для просторных залов и открытых площадок — 20К/20У, 50К/50М.

4. Физические возможности персонала. Модели массой 20-40 кг (05У, 10У, 3М2, 05К, 10К) переносятся одним человеком. Модели 60-90 кг (20У, 20К) требуют двух человек. Модели свыше 200 кг (50К, 50М) — специальной техники или группы из 3-4 человек.

5. Авиационное применение. Для размещения на борту воздушных судов требуются модели с авиационным допуском: стационарный «Фонтан-3 МК2000» или мобильный «Фонтан-4».

Локализаторы взрыва — это проверенное временем и подтверждённое испытаниями оборудование, спасающее жизни и предотвращающее многомиллионные убытки от простоя объектов. Инвестиция в средства локализации взрыва — это не расходы, а страховка от катастрофических последствий террористических актов и чрезвычайных ситуаций.
