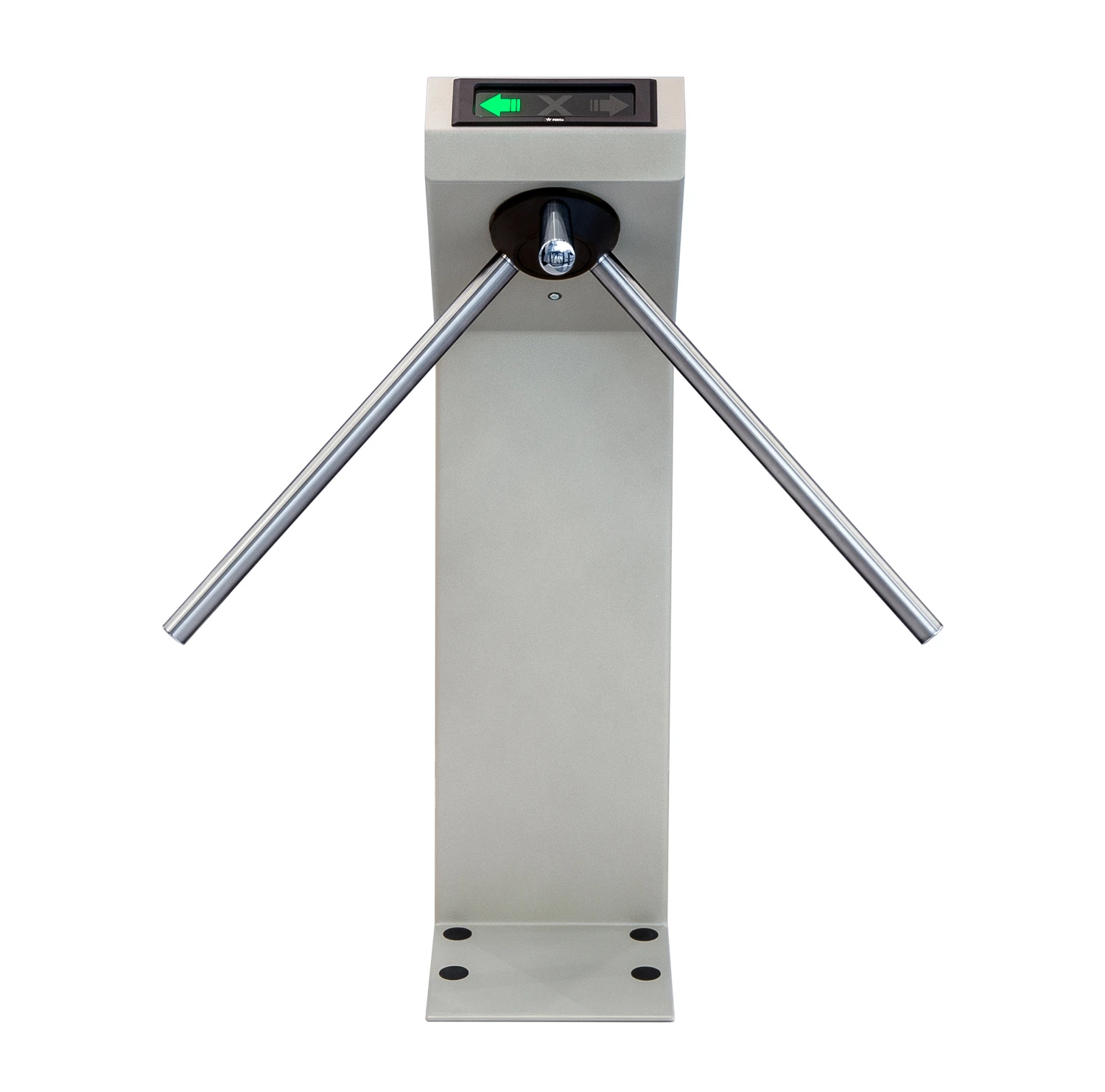

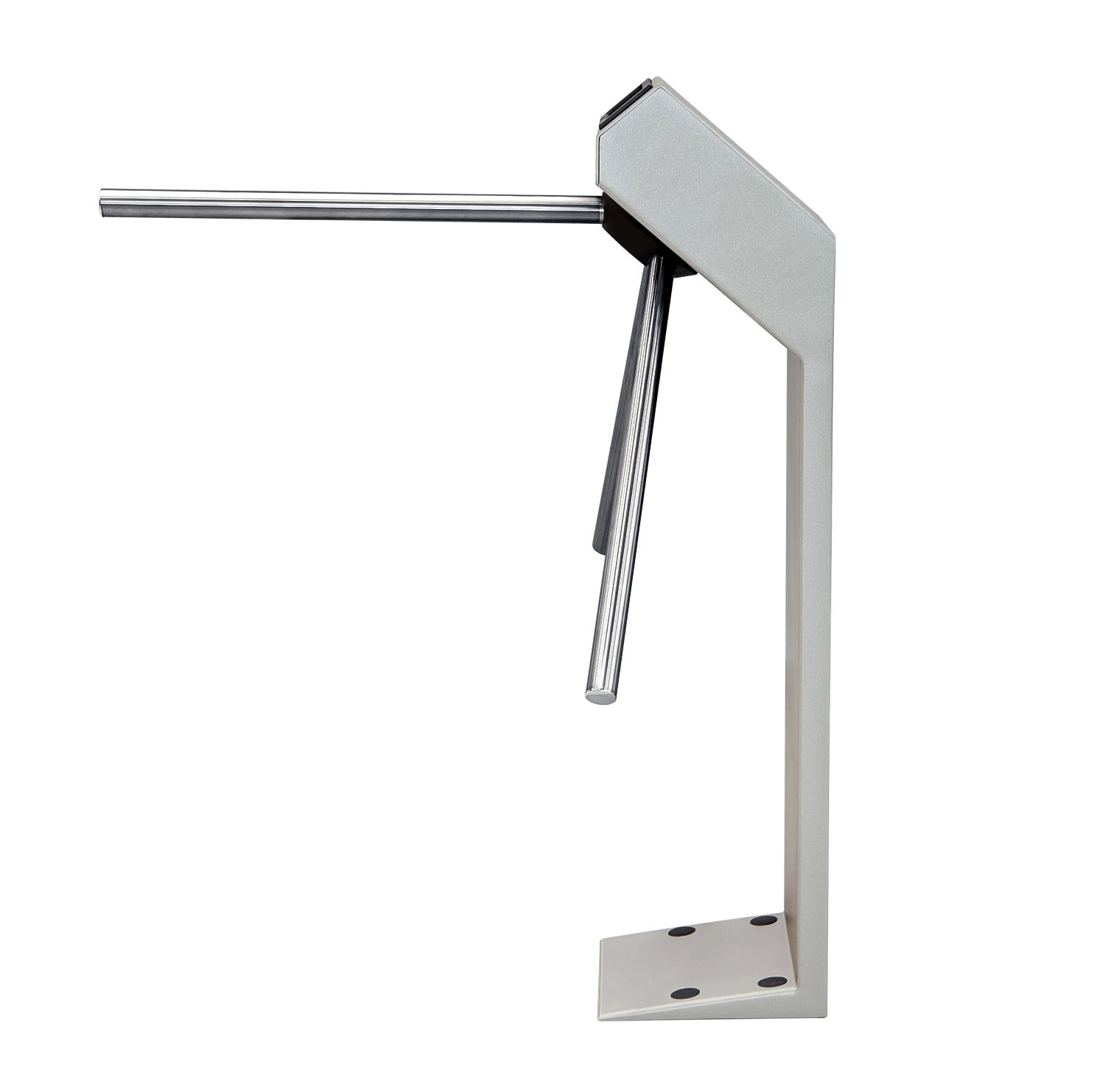

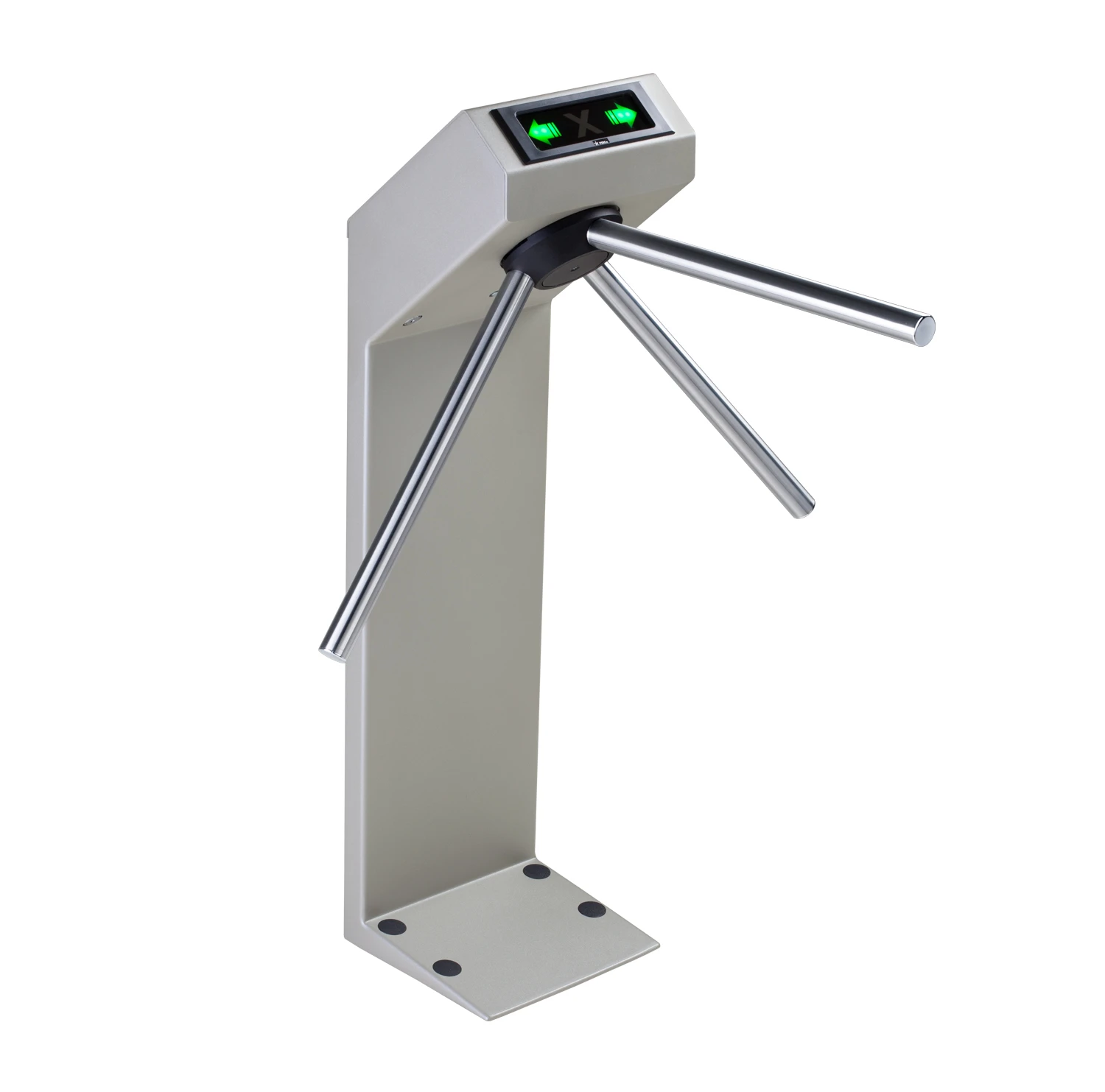

Турникет-трипод PERCo TTR 04CW: всепогодное решение для контроля доступа с подогревом и ресурсом 10 млн проходов

Турникет-трипод PERCo TTR 04CW – это профессиональное электромеханическое устройство, специально разработанное для эксплуатации на открытом воздухе под навесом в регионах с холодным климатом. Модель сочетает в себе усиленную конструкцию с антикоррозионным покрытием, встроенную систему подогрева и высокую надежность: средняя наработка на отказ составляет 10 миллионов циклов. Турникет предназначен для управления потоками людей на проходных промышленных предприятий, в банках, административных учреждениях, магазинах, вокзалах, аэропортах и других объектах, где требуется надежный контроль доступа в любых погодных условиях.

Турникет TTR 04CW работает в двух направлениях и поддерживает несколько режимов прохода (однократный, свободный, запрет), которые задаются независимо для каждого направления. Управление может осуществляться как от входящего в комплект проводного пульта дистанционного управления, так и от устройства радиоуправления или контроллера СКУД. Благодаря встроенной системе обогрева и специальному утеплению стойки, турникет сохраняет работоспособность при температурах до -40°C, что делает его идеальным выбором для эксплуатации в большинстве регионов России.

Ключевые преимущества PERCo TTR 04CW

1. Всепогодное исполнение с системой подогрева

Главная особенность модели – возможность эксплуатации на открытом воздухе под навесом. Корпус стойки имеет антикоррозионное покрытие (оцинкованная сталь с порошковой окраской), а встроенная система подогрева с терморегуляцией и специальное утепление обеспечивают работоспособность при температурах от -40°C до +50°C. Это позволяет использовать турникет в регионах с суровыми зимами без риска отказа электроники. При достижении заданной температуры контроллер автоматически отключает подогрев, а при понижении – включает его, поддерживая оптимальный тепловой режим.

2. Рекордная надежность – ресурс 10 млн проходов

Средняя наработка на отказ (MCBF) составляет не менее 10 000 000 циклов. Это один из самых высоких показателей в классе триподных турникетов, который гарантирует многолетнюю бесперебойную работу даже при интенсивной эксплуатации (до 30 человек в минуту). Средний срок службы изделия – 8 лет.

3. Низкое энергопотребление

Турникет потребляет всего 8,5 Вт в рабочем режиме, что делает его одним из самых экономичных решений на рынке. Система подогрева потребляет не более 60 Вт, включаясь только при необходимости. Суммарное энергопотребление при включенном подогреве не превышает 70 Вт.

4. Двухсторонний проход с гибкой настройкой режимов

TTR 04CW обеспечивает контроль прохода в двух направлениях, при этом режим работы может быть задан независимо для каждого направления. Поддерживаются следующие режимы:

• Запрет прохода в обоих направлениях;

• Однократный проход в одном направлении и запрет в другом;

• Однократный проход в обоих направлениях;

• Свободный проход в одном направлении и запрет в другом;

• Свободный проход в одном направлении и однократный в другом;

• Свободный проход в обоих направлениях.

При выключении питания оба направления прохода остаются в том состоянии, в котором они были на момент отключения.

5. Механическая разблокировка и аварийный режим

В турникет встроен замок механической разблокировки. При необходимости (например, при выходе из строя источника питания) ключом можно разблокировать механизм, обеспечив свободный поворот преграждающих планок в обе стороны. Также предусмотрен вход Fire Alarm для подключения устройства аварийной разблокировки (например, от пожарной сигнализации): при снятии сигнала низкого уровня с этого входа оба направления открываются, обеспечивая беспрепятственную эвакуацию.

6. Два режима управления – импульсный и потенциальный

Турникеты-триподы поддерживают два режима управления, выбираемые перемычкой на плате управления:

• Импульсный режим (рекомендуется для управления от ПДУ) – при подаче импульса на вход Unlock A/B турникет разблокируется для однократного прохода. Время ожидания прохода составляет 5 секунд (по умолчанию) или 30 секунд (настраивается).

• Потенциальный режим (рекомендуется для управления от СКУД) – турникет остается разблокированным в выбранном направлении в течение всего времени удержания управляющего сигнала.

7. Плавная и бесшумная работа

Демпфирующее устройство обеспечивает плавное и бесшумное вращение преграждающих планок, а механизм доворота автоматически возвращает планки в исходное положение после каждого прохода. Это повышает комфорт пользователей и снижает износ механических компонентов.

8. Оптические датчики и контроль прохода

В турникете установлены оптические датчики поворота преграждающих планок, которые корректно фиксируют факт прохода и отслеживают угловое положение. Система защищена от прохода «вслед» (anti-tailgating): при повороте планок на угол более 60° происходит доворот и блокировка обратного прохода.

9. Встроенная LED-индикация и выносные индикаторы

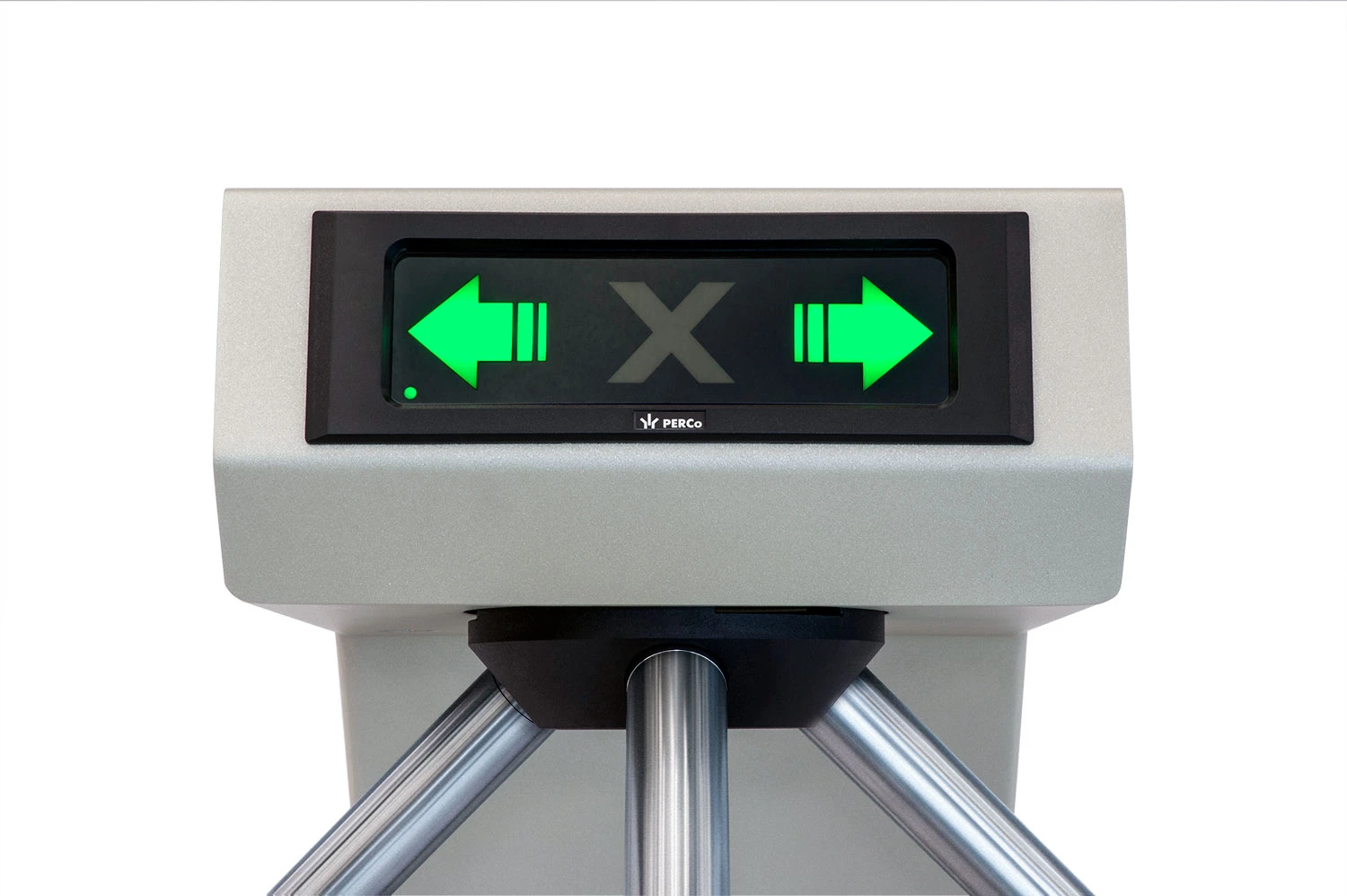

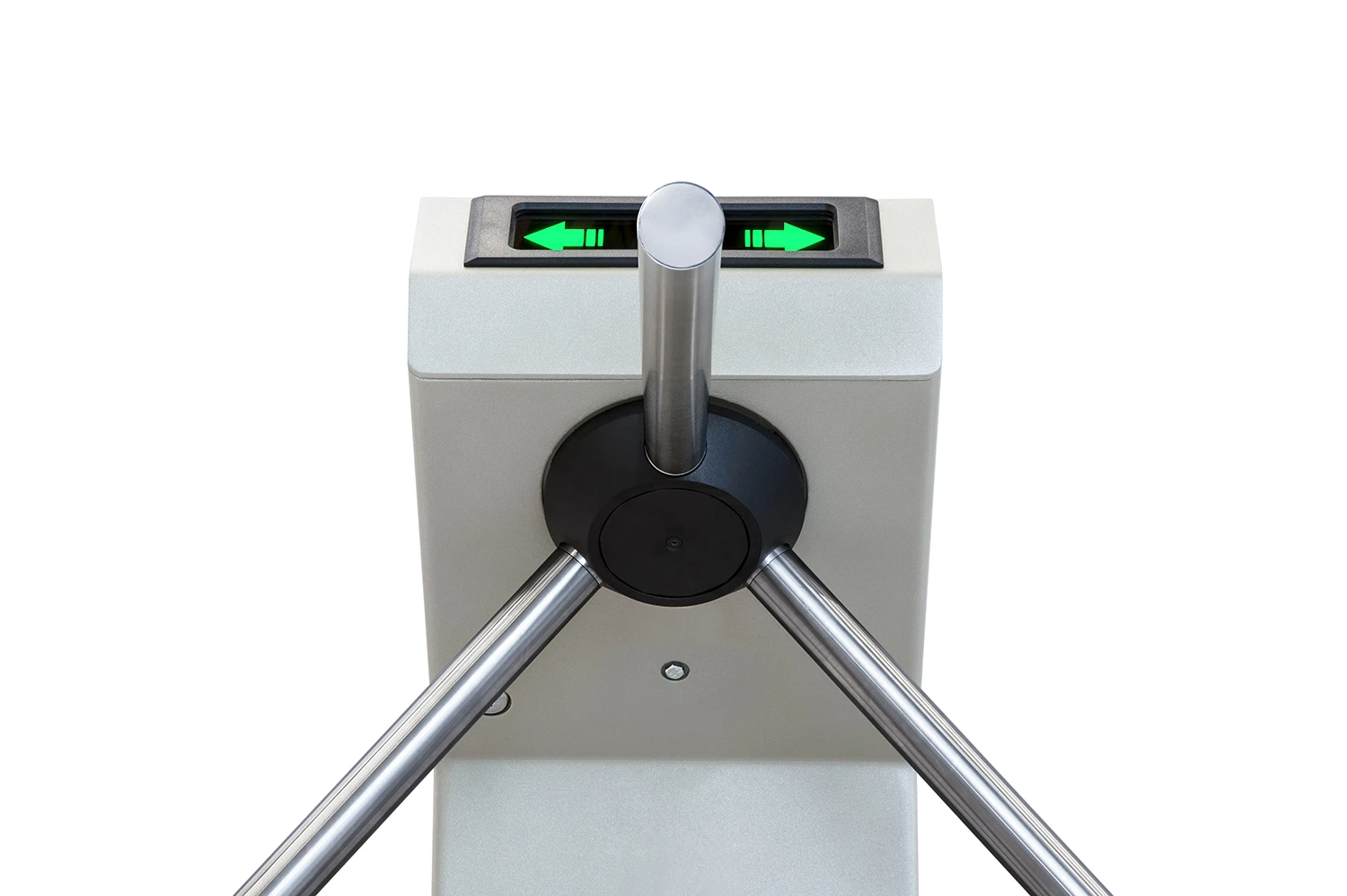

На верхней панели турникета расположен блок индикации с пиктограммами:

• зеленые стрелки – разрешение прохода в соответствующем направлении;

• красный крест – запрет прохода.

Для дистанционного информирования предусмотрены релейные выходы (Light A и Light B) для подключения выносных световых индикаторов (например, на пульт охраны).

10. Гальваническая развязка выходов

Все выходы платы управления имеют гальваническую развязку, что обеспечивает безопасность подключения внешнего оборудования и защиту от помех.

Технические характеристики PERCo TTR 04CW

Конструкция и материалы

Корпус турникета выполнен из оцинкованной стали, покрытой порошковой краской светло-бежевого цвета с эффектом слюды. Такое покрытие обеспечивает высокую устойчивость к коррозии, механическим повреждениям и воздействию ультрафиолета. По заказу возможна окраска в любой цвет по каталогу RAL.

Преграждающие планки изготовлены из нержавеющей стали, что гарантирует их долговечность и устойчивость к коррозии. Планки имеют длину, обеспечивающую надежное перекрытие прохода шириной 600 мм.

Внутреннее пространство стойки имеет специальное утепление, а система подогрева с терморегуляцией поддерживает рабочую температуру электроники при отрицательных температурах. Нагревательный элемент и контроллер подогрева размещены внутри стойки, что исключает внешние провода и упрощает монтаж.

Основные узлы турникета (в соответствии с руководством по эксплуатации):

• Плата управления CLB – «мозговой центр» системы, обрабатывает сигналы от оптических датчиков, управляет механизмом и формирует выходные сигналы.

• Механизм доворота – состоит из толкателя, пружин и ролика; обеспечивает автоматический возврат планок в исходное положение после прохода.

• Демпфирующее устройство – обеспечивает плавное и бесшумное вращение планок.

• Оптические датчики поворота – фиксируют угловое положение планшайбы и отслеживают факт прохода.

• Замок механической разблокировки – позволяет вручную разблокировать турникет ключом в аварийных ситуациях.

Принцип работы и режимы управления

Нормальная работа

В исходном состоянии турникет заблокирован, преграждающие планки не вращаются. На блоке индикации горит красный крест, на ПДУ – красный индикатор Stop.

При подаче команды на разблокировку (нажатие кнопки на ПДУ, сигнал от радиоуправления или контроллера СКУД) система активирует электромагнит, разблокируя механизм. На блоке индикации загорается зеленая стрелка в соответствующем направлении. Пользователь слегка нажимает на планку, она поворачивается, и проход становится возможным.

Режимы работы (импульсный режим управления)

Время ожидания прохода в импульсном режиме составляет 5 секунд (по умолчанию) или 30 секунд (при установленной перемычке J4). Если проход не совершен, разрешение аннулируется.

Потенциальный режим управления (для работы с СКУД)

Аварийные режимы

• Fire Alarm – при снятии сигнала низкого уровня с входа Fire Alarm (например, от пожарной сигнализации) оба направления открываются для свободного прохода.

• Механическая разблокировка – ключом, входящим в комплект, можно разблокировать механизм, обеспечив свободный поворот планок в обе стороны.

Интеграция в систему безопасности

TTR 04CW оснащен платой управления CLB, которая обеспечивает все необходимые интерфейсы для подключения к внешним системам.

Входы управления (клеммная колодка XT1.L)

Выходы состояния (клеммная колодка XT1.H)

Выходы для выносных индикаторов (XT4 Light A, XT5 Light B)

Эти релейные выходы позволяют подключать внешние световые индикаторы (например, лампы «Вход открыт»/«Вход закрыт») для дистанционного контроля состояния турникета.

Подключение дополнительных устройств

• Датчик контроля зоны прохода (ДКЗП) – подключается к клеммной колодке XT2. При срабатывании ДКЗП в заблокированном состоянии формируется сигнал Alarm, который снимается через 5 секунд или по команде разблокировки.

• Сирена – подключается к контактам Alarm 1 и Alarm 2 (XT1.H).

• Устройство радиоуправления – подключается параллельно ПДУ к контактам Unlock A, Stop, Unlock B, GND, питание берется с +12V XT1.H.

Монтаж и установка

Требования к месту установки

• Установочная поверхность должна быть прочной и ровной (бетон не ниже марки 400, толщина не менее 150 мм). При установке на менее прочное основание необходимо применять закладные фундаментные элементы (300×300×300 мм).

• Турникет должен располагаться под навесом, защищающим от прямого попадания сильных осадков.

• Для корректной работы оптических датчиков необходимо обеспечить угол поворота планок не менее 70° при проходе (см. рекомендации по организации зоны прохода в руководстве).

Процесс монтажа

1. Разметка – согласно схеме в руководстве наносятся метки для четырех анкерных отверстий и кабельных каналов.

2. Сверление – подготавливаются отверстия под анкеры (М10) и каналы для прокладки кабелей.

3. Прокладка кабелей – через каналы прокладываются кабели питания турникета (12 В), питания подогрева (24 В), управления (ПДУ/СКУД) и пожарной сигнализации.

4. Установка стойки – стойка устанавливается на гильзы анкеров и фиксируется болтами. Контролируется вертикальность по уровню.

5. Подключение – выполняются подключения к плате управления согласно схеме. Особое внимание уделяется качеству соединений и надежной фиксации кабелей стяжками.

6. Установка планок – планки устанавливаются в посадочные места на планшайбе и фиксируются болтами. Затяжка должна обеспечивать надежную фиксацию без люфта.

7. Проверка – после монтажа проводится пробное включение и проверка всех режимов работы.

Рекомендации по длине кабелей

Техническое обслуживание

Техническое обслуживание должно проводиться не реже одного раза в год квалифицированным механиком.

Порядок обслуживания

1. Отключить источник питания турникета и подогрева.

2. Снять крышку с блоком индикации.

3. Провести визуальный осмотр механизма доворота, оптических датчиков, демпфера.

4. Удалить загрязнения с поверхности контрольного кольца (в зазоре оптических датчиков) чистой ветошью, смоченной спирто-бензиновой смесью.

5. Выполнить смазку узлов трения смазкой ШРУС-4:

   • четыре втулки на устройстве доворота;

   • отверстия в деталях крепления пружин;

   • механизм секретности замка механической разблокировки (через замочную скважину).
     Внимание! Не допускать попадания смазки на контрольное кольцо и ролик.

6. Проверить надежность крепления кабелей в клеммных колодках, при необходимости подтянуть.

7. Проверить надежность крепления преграждающих планок, подтянуть болты крепления.

8. Проверить надежность крепления стойки к полу, подтянуть анкерные болты.

9. Установить крышку на место, подключить разъемы, зафиксировать крышку винтом.

Поиск и устранение неисправностей

Если неисправность устранить не удалось, обратитесь в ближайший сервисный центр PERCo.

Часто задаваемые вопросы (FAQ)

Вопрос: Можно ли устанавливать турникет на улице без навеса?
Ответ: Турникет предназначен для эксплуатации на открытом воздухе под навесом. Стойка имеет антикоррозионное покрытие и систему подогрева, но прямое попадание сильных осадков может сократить срок службы. Рекомендуется монтаж под козырьком или навесом.

Вопрос: Как долго турникет может работать при низких температурах?
Ответ: Система подогрева поддерживает рабочую температуру электроники при длительной эксплуатации до -40°C. При температурах ниже -30°C может потребоваться больше времени для самодиагностики при включении.

Вопрос: Какая гарантия на оборудование?
Ответ: Гарантийный срок эксплуатации составляет 5 лет со дня продажи (при условии соблюдения правил монтажа и эксплуатации). При приобретении и монтаже у авторизованных дилеров PERCo гарантия может исчисляться с момента сдачи оборудования в эксплуатацию.

Вопрос: Можно ли подключить турникет к существующей СКУД?
Ответ: Да, турникет оснащен универсальным интерфейсом «сухой контакт», что позволяет подключать его к контроллерам любых производителей. Рекомендуется использовать потенциальный режим управления для работы с контроллером СКУД.

Вопрос: Как изменить ориентацию кнопок ПДУ, если турникет обращен к оператору тыльной стороной?
Ответ: Ориентация кнопок меняется путем перестановки проводов от ПДУ на клеммной колодке XT1.L: поменяйте местами провода, подключаемые на контакты Unlock A и Unlock B, а также Led A и Led B.

Вопрос: Что произойдет при отключении питания?
Ответ: При выключении питания оба направления прохода остаются в том состоянии, в котором они были на момент выключения. При включении питания турникет возвращается в исходное состояние («Запрет прохода»), если не была активирована механическая разблокировка.

Вопрос: Можно ли использовать турникет для пропуска людей с ограниченными возможностями?
Ответ: Ширина прохода 600 мм достаточна для большинства кресел-колясок. Однако для обеспечения беспрепятственного доступа рекомендуется предусмотреть отдельный широкий проход или калитку.

Почему стоит выбрать PERCo TTR 04CW

Турникет-трипод PERCo TTR 04CW – это профессиональное решение для контроля доступа на объектах, эксплуатируемых в сложных климатических условиях. Всепогодное исполнение с системой подогрева, рекордная надежность (10 млн проходов), гибкие режимы управления и низкое энергопотребление делают эту модель идеальным выбором для промышленных предприятий, транспортных узлов, логистических центров и других объектов, где требуется бесперебойная работа при экстремальных температурах.

• Всепогодное исполнение – работа под навесом при температурах от -40°C до +50°C, антикоррозионное покрытие, встроенный подогрев.

• Рекордная надежность – ресурс 10 000 000 проходов, срок службы 8 лет.

• Низкое энергопотребление – всего 8,5 Вт без подогрева, 70 Вт с подогревом.

• Двухсторонний проход – независимая настройка режимов для каждого направления.

• Гибкие режимы управления – импульсный для ПДУ и потенциальный для СКУД, возможность параллельного подключения.

• Аварийная безопасность – механическая разблокировка ключом, вход Fire Alarm, автоматическое открытие при отключении питания.

• Плавная и бесшумная работа – демпфирующее устройство, механизм доворота.

• Удобство интеграции – релейные выходы для подключения выносных индикаторов, сирены, ДКЗП.

• Сертификация EAC – соответствие требованиям Таможенного союза.

• Российское производство – доступность сервисных центров, наличие запчастей, гарантия 5 лет.
