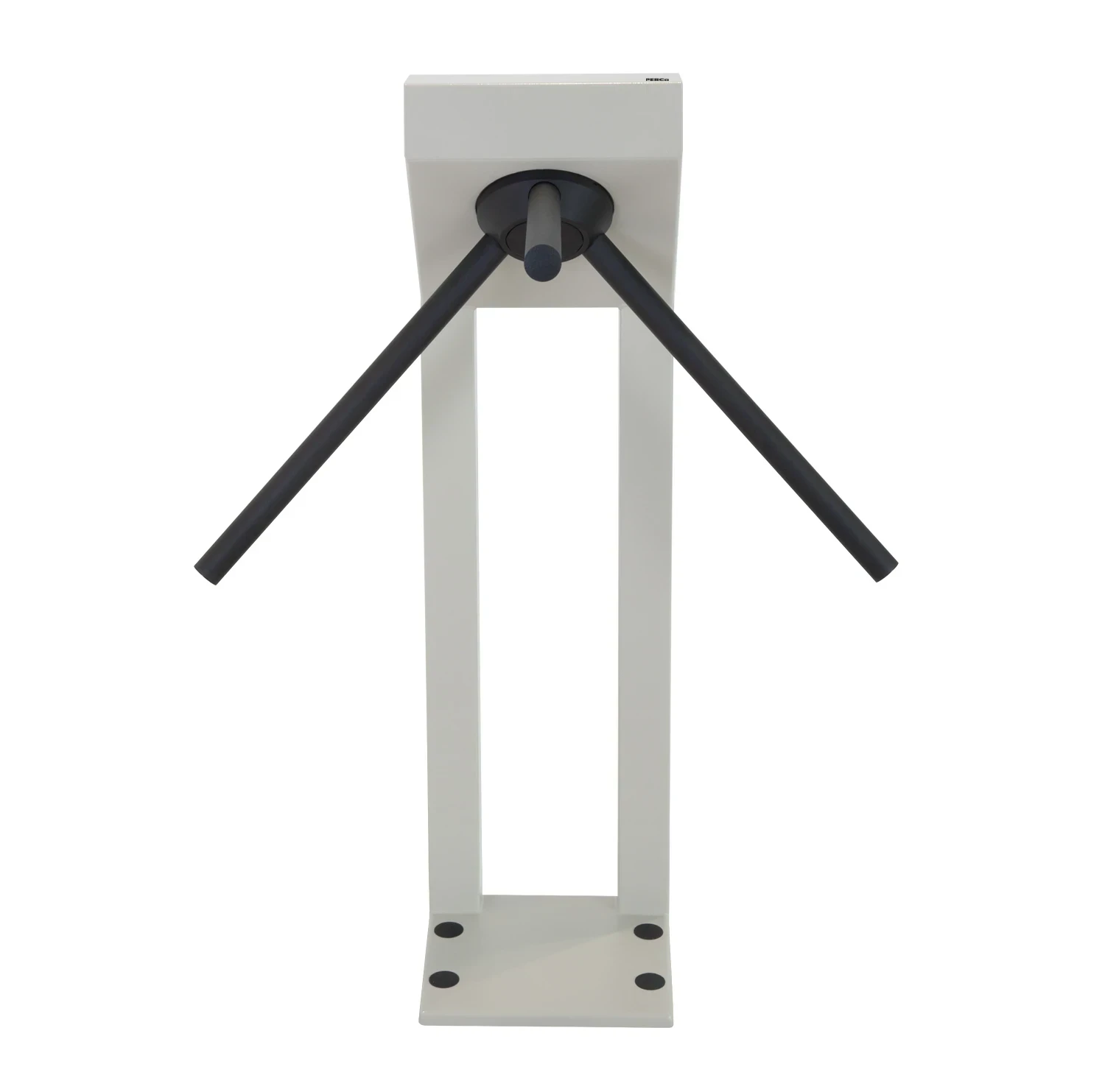

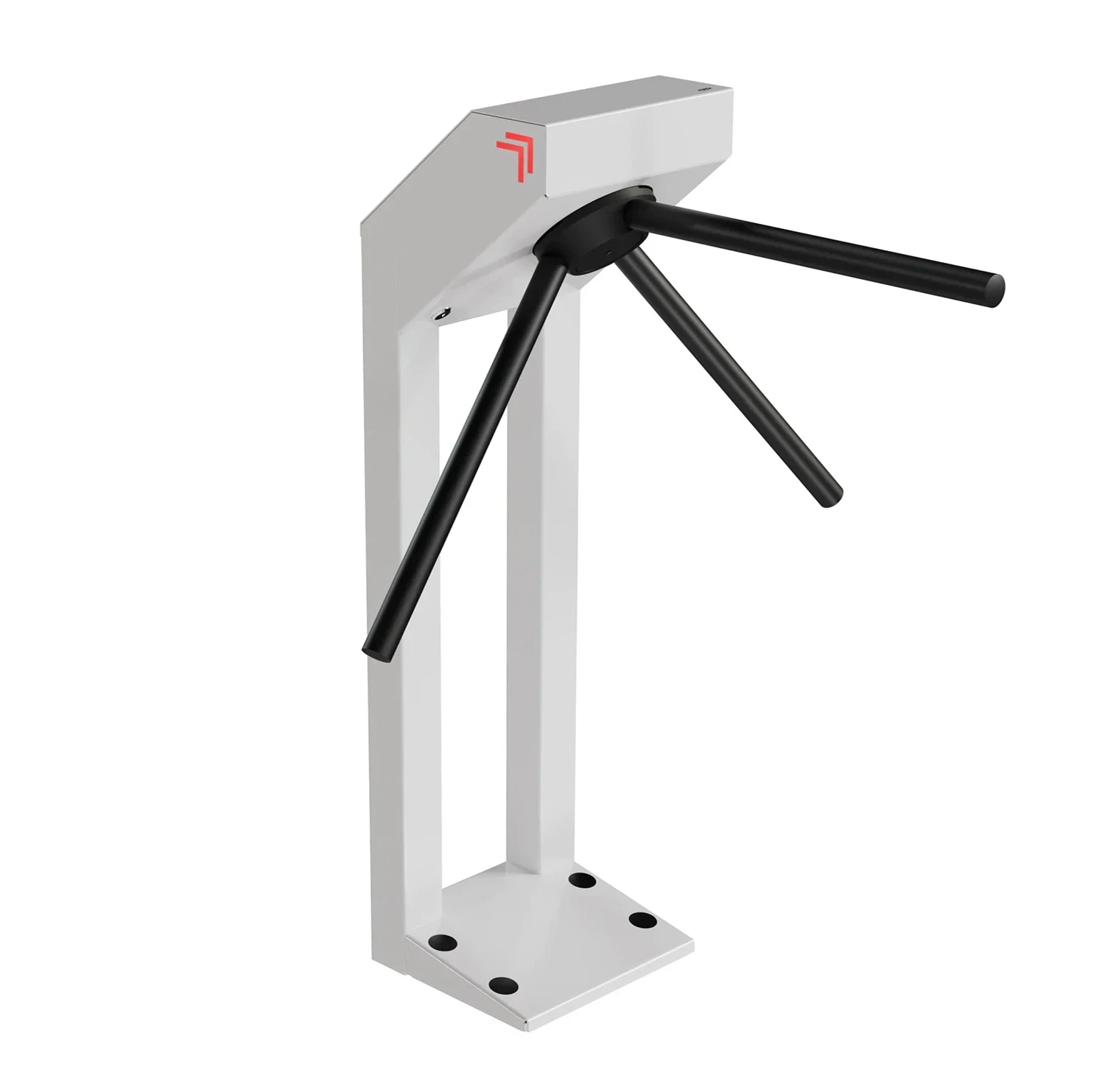

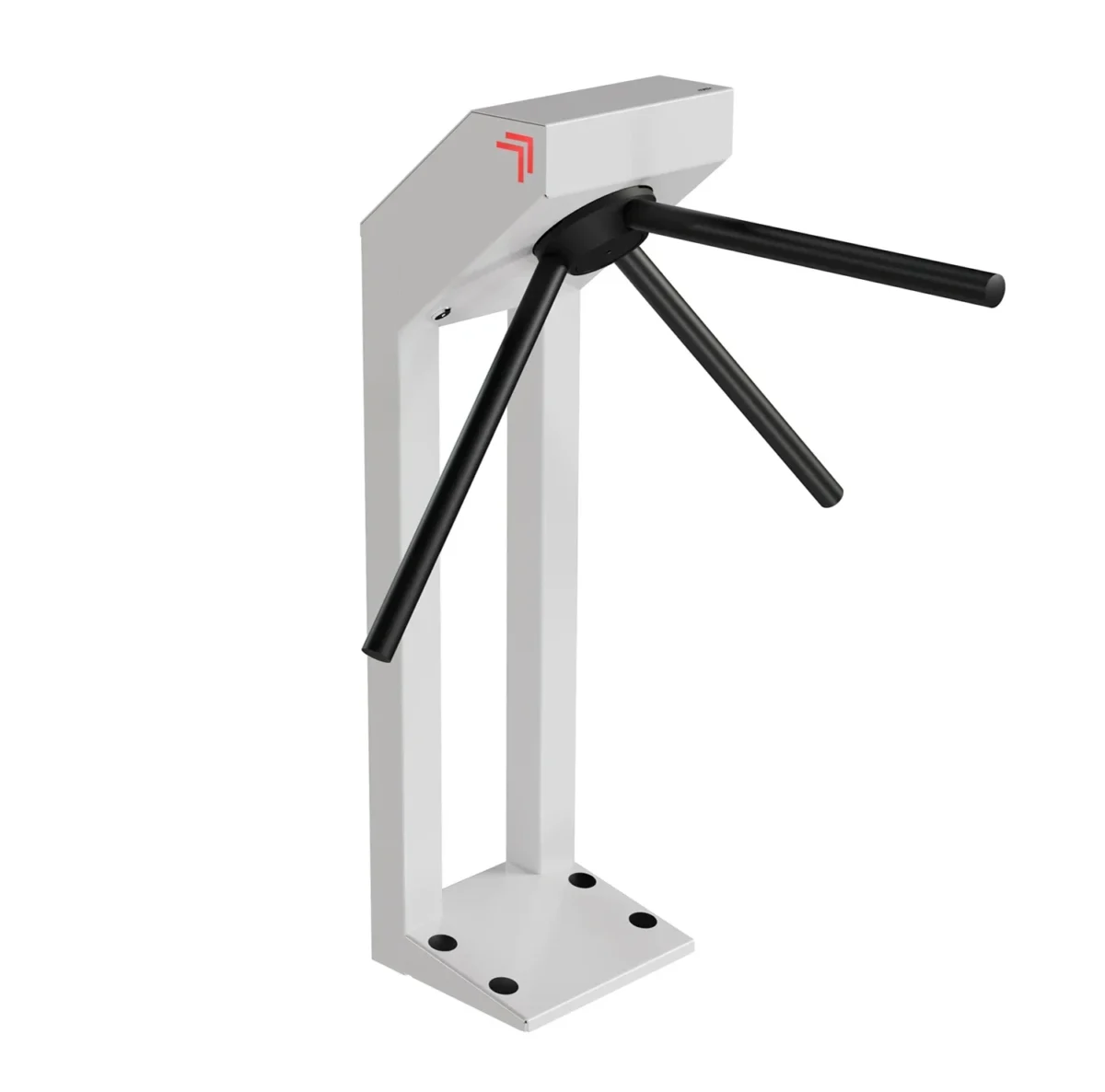

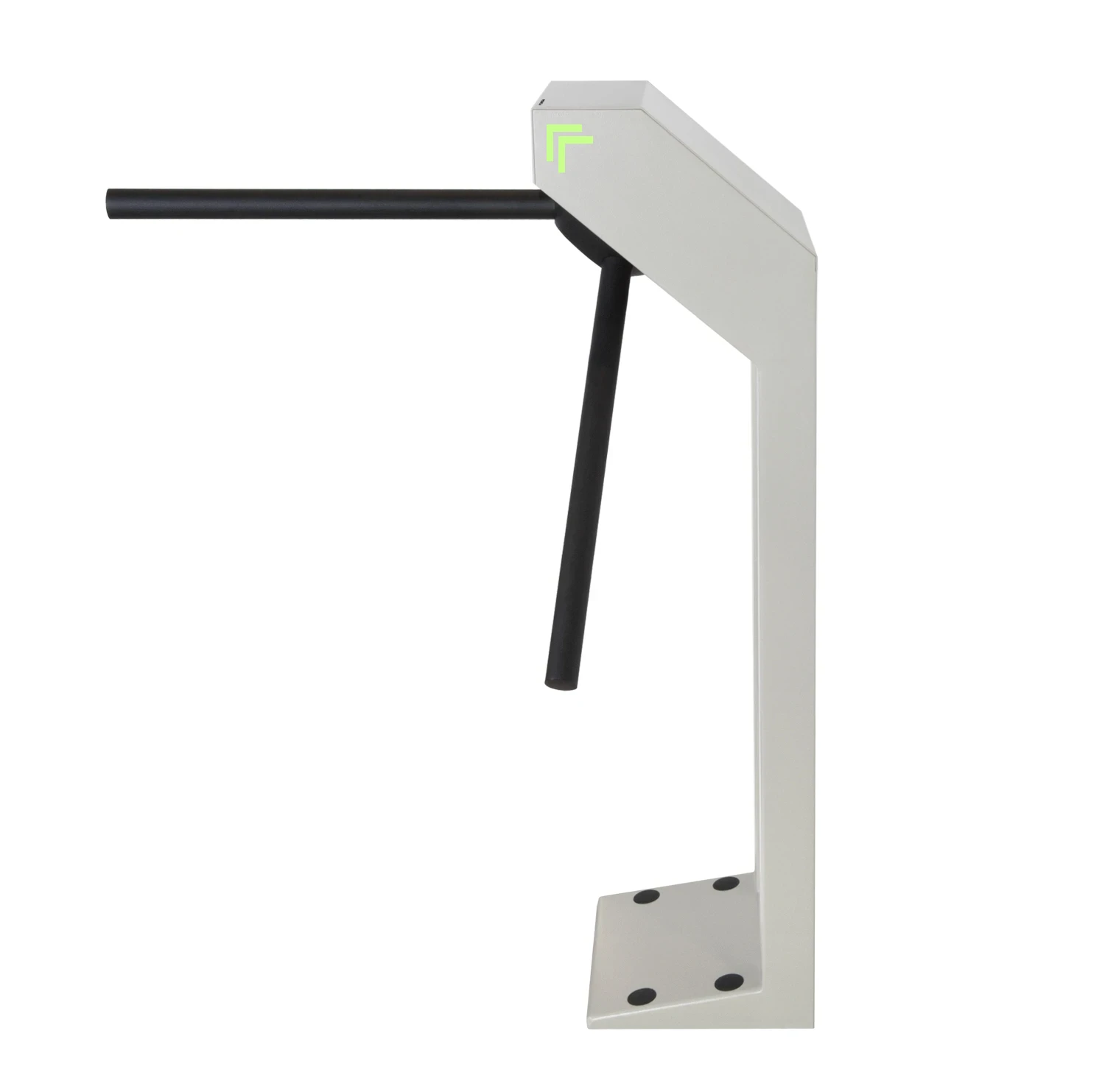

Турникет-трипод PERCo T-5: надежное и экономичное решение для контроля доступа в помещениях

Турникет-трипод PERCo T-5 – это электромеханическое устройство, предназначенное для организации контролируемого доступа на объектах с умеренным и высоким трафиком. Модель разработана для эксплуатации внутри помещений с искусственно регулируемыми климатическими условиями и сочетает в себе надежность, низкое энергопотребление и гибкость управления. Турникет обеспечивает контроль прохода в двух направлениях, поддерживает несколько режимов работы (однократный, свободный, запрет) и может управляться как автономно от входящего в комплект пульта дистанционного управления, так и в составе систем контроля и управления доступом (СКУД).

Благодаря ресурсу 10 миллионов проходов, компактным размерам и возможности выбора типа преграждающих планок (стандартные окрашенные, стандартные из нержавеющей стали или антипаника), T-5 является оптимальным решением для проходных промышленных предприятий, офисов, банков, магазинов, учебных заведений и других объектов, где требуется надежный и экономичный контроль доступа.

Ключевые преимущества PERCo T-5

1. Высокая надежность и долговечность

Средняя наработка на отказ (MCBF) составляет не менее 10 000 000 проходов, а средний срок службы – 8 лет. Это подтверждает высокое качество компонентов и сборки, а также возможность использования турникета в условиях интенсивной эксплуатации.

2. Низкое энергопотребление и безопасное напряжение

Турникет потребляет всего 8,5 Вт, что делает его одним из самых экономичных в своем классе. Питание осуществляется от источника постоянного тока напряжением 12 В, что безопасно для человека и позволяет использовать устройство в помещениях без специальных требований к электробезопасности.

3. Два режима управления – импульсный и потенциальный

В зависимости от способа подключения, турникет может работать в импульсном режиме (рекомендуется для управления от ПДУ) или в потенциальном режиме (рекомендуется для управления от контроллера СКУД). Выбор режима осуществляется установкой или снятием перемычки на плате управления.

4. Шесть режимов работы для гибкой организации прохода

Режим работы может быть задан независимо для каждого направления прохода:

• Запрет прохода в обоих направлениях;

• Однократный проход в одном направлении и запрет в другом;

• Однократный проход в обоих направлениях;

• Свободный проход в одном направлении и запрет в другом;

• Свободный проход в одном направлении и однократный в другом;

• Свободный проход в обоих направлениях.

При выключении питания оба направления прохода остаются в том состоянии, в котором они были на момент отключения.

5. Плавная и бесшумная работа

Демпфирующее устройство обеспечивает плавное и бесшумное вращение преграждающих планок. Механизм доворота автоматически возвращает планки в исходное положение после каждого прохода, исключая необходимость ручной доводки.

6. Оптические датчики и точная фиксация прохода

В турникете установлены оптические датчики поворота, которые корректно фиксируют факт прохода и направление движения. Это позволяет точно отслеживать количество прошедших людей и исключает ошибки учета.

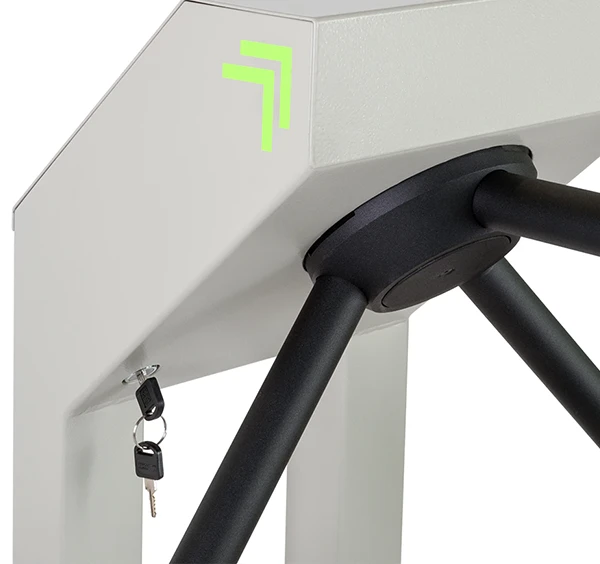

7. Механическая разблокировка и вход Fire Alarm

Для аварийных ситуаций предусмотрены два способа разблокировки:

• Механическая разблокировка – ключом, входящим в комплект, можно разблокировать механизм и обеспечить свободное вращение планок.

• Электрическая разблокировка – вход Fire Alarm позволяет подключить устройство аварийной разблокировки (например, от пожарной сигнализации). При снятии сигнала низкого уровня с этого входа оба направления открываются.

8. Возможность использования планок «Антипаника»

Опционально турникет может комплектоваться преграждающими планками PERCo-AA-04, которые имеют конструкцию, позволяющую быстро организовать аварийный выход. Для этого достаточно потянуть планку в осевом направлении от стойки до упора и сложить ее, опустив вниз.

9. Варианты дизайна и материалов

• Корпус – сталь с порошковым покрытием, доступны цвета: светло-серый (RAL 7035) или черный (RAL 9005).

• Преграждающие планки – три варианта: окрашенная сталь (черный муар), нержавеющая сталь (стандартные), нержавеющая сталь (механические «Антипаника»).

10. Готовая интеграция с СКУД

Турникет оснащен платой управления CLB, которая имеет клеммные колодки для подключения:

• ПДУ (пульта дистанционного управления);

• устройства радиоуправления;

• контроллера СКУД (входы Unlock A, Stop, Unlock B);

• датчика контроля зоны прохода (ДКЗП) и сирены;

• устройства аварийной разблокировки (Fire Alarm).

Выходы PASS A, PASS B, Ready, Det Out, Alarm позволяют контроллеру СКУД получать информацию о проходах, состоянии турникета и срабатывании датчиков.

Технические характеристики PERCo T-5

Конструкция и материалы

Корпус турникета выполнен из стали с порошковым покрытием, которое обеспечивает защиту от коррозии и механических повреждений. Покрытие устойчиво к царапинам и сохраняет привлекательный внешний вид на протяжении всего срока службы. Доступны два варианта цвета: светло-серый (RAL 7035) – универсальный для большинства интерьеров, и черный (RAL 9005) – для более строгих или современных дизайнов.

Преграждающие планки предлагаются в трех вариантах:

• PERCo-AS-05 – окрашенная сталь, цвет «черный муар». Обеспечивает ширину прохода 500 мм.

• PERCo-AS-04 – нержавеющая сталь, стандартные планки. Ширина прохода 600 мм.

• PERCo-AA-04 – нержавеющая сталь, планки с функцией «Антипаника». Позволяют быстро сложить планки для организации аварийного выхода.

Внутреннее устройство стойки включает:

• Плату управления CLB – «мозговой центр» системы, обрабатывающий команды, сигналы датчиков и формирующий выходные сигналы.

• Механизм доворота – состоит из толкателя, пружин и ролика; обеспечивает автоматический возврат планок в исходное положение.

• Демпфирующее устройство – гасит колебания, обеспечивая плавное и бесшумное вращение.

• Оптические датчики поворота – фиксируют угол поворота планок и направление прохода.

• Замок механической разблокировки – позволяет вручную разблокировать турникет ключом.

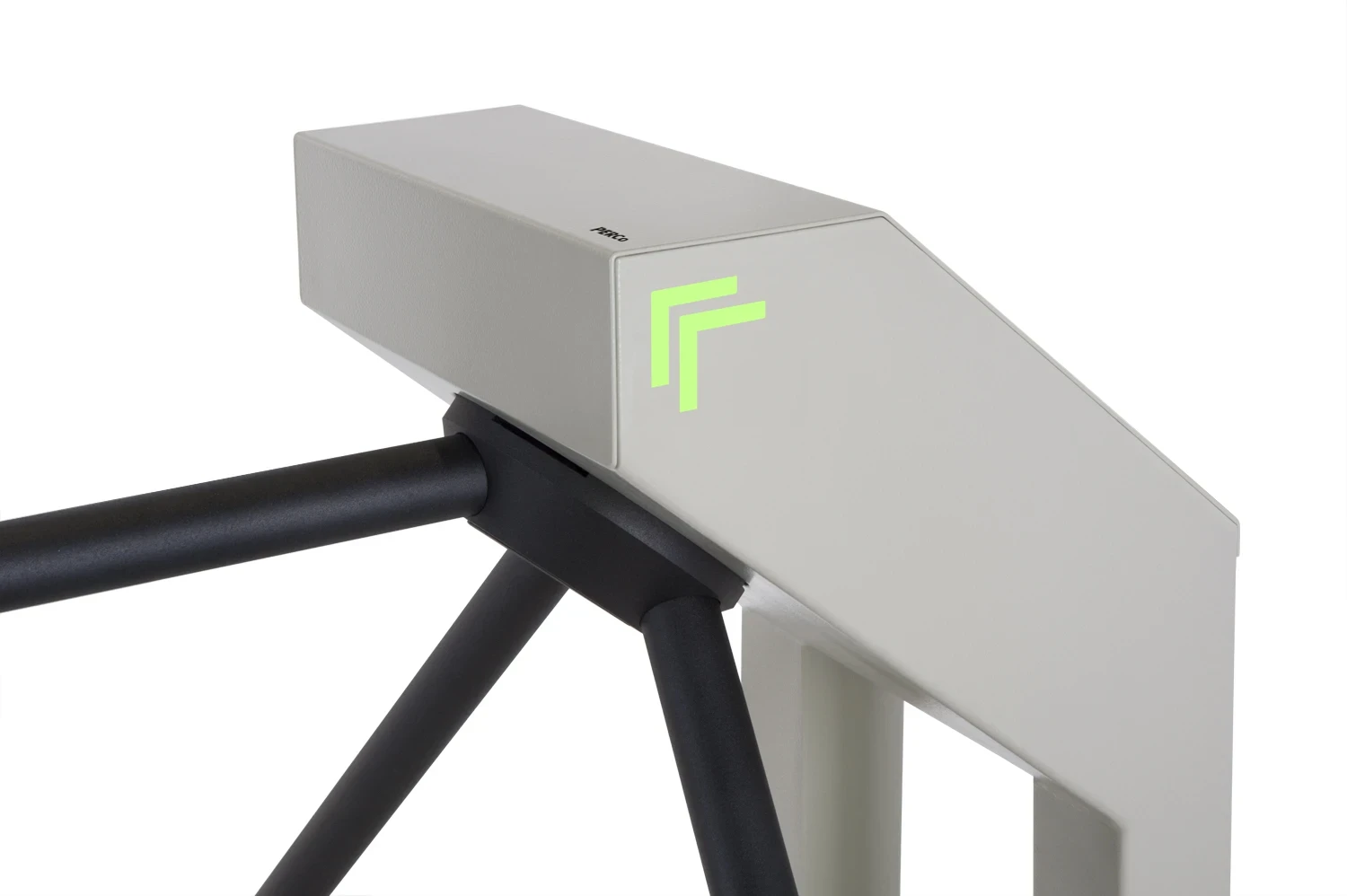

На боковых панелях стойки расположены светодиодные индикаторы. В исходном состоянии они горят красным цветом, при разрешении прохода в соответствующем направлении загораются зеленым.

Принцип работы и режимы управления

Нормальная работа

В исходном состоянии турникет заблокирован. При подаче команды на разблокировку (нажатие кнопки на ПДУ, сигнал от радиоуправления или контроллера СКУД) плата управления активирует механизм, разблокируя проход. На боковой панели загорается зеленый индикатор в соответствующем направлении. Пользователь слегка нажимает на преграждающую планку, она поворачивается, и проход становится возможным. После прохода (или по истечении времени ожидания) турникет автоматически блокируется, индикатор снова загорается красным.

Режимы работы (импульсный режим управления)

Время ожидания прохода в импульсном режиме составляет 5 секунд (по умолчанию) или 30 секунд (при установленной перемычке J4).

Потенциальный режим управления (для работы с СКУД)

Аварийные режимы

• Fire Alarm – при снятии сигнала низкого уровня с входа Fire Alarm (например, от пожарной сигнализации) оба направления открываются для свободного прохода. Другие команды управления игнорируются.

• Механическая разблокировка – ключом можно разблокировать механизм, обеспечив свободное вращение планок в обе стороны.

• Планки «Антипаника» (опционально) – при использовании планок AA-04 достаточно потянуть планку в осевом направлении и сложить ее, чтобы организовать аварийный выход.

Интеграция в систему безопасности

T-5 оснащен платой управления CLB, которая предоставляет все необходимые интерфейсы для подключения к внешним системам.

Входы управления (клеммная колодка XT1.L)

Выходы состояния (клеммная колодка XT1.H)

Подключение дополнительных устройств

• ДКЗП (датчик контроля зоны прохода) – подключается к клеммной колодке XT2. При срабатывании ДКЗП в заблокированном состоянии формируется сигнал Alarm.

• Сирена – подключается к контактам Alarm 1 и Alarm 2 (XT1.H).

• Устройство радиоуправления – подключается параллельно ПДУ к контактам Unlock A, Stop, Unlock B, GND.

Важно: Турникет T-5 не поддерживает подключение дополнительных выносных светодиодных индикаторов (контакты Light A, Light B на плате CLB отсутствуют).

Монтаж и установка

Требования к месту установки

• Установочная поверхность должна быть прочной и ровной (бетон не ниже марки 400, толщина не менее 150 мм). При установке на менее прочное основание необходимо применять закладные фундаментные элементы (300×300×300 мм).

• Помещение должно соответствовать климатическим условиям УХЛ4: температура от +1°C до +50°C, влажность до 80% при +25°C.

• Для корректной работы оптических датчиков необходимо обеспечить угол поворота планок не менее 70° при проходе.

Процесс монтажа

1. Разметка – согласно схеме в руководстве наносятся метки для четырех анкерных отверстий (см. рис. 9 руководства).

2. Сверление – подготавливаются отверстия под анкеры (М10) и каналы для прокладки кабелей.

3. Установка стойки – стойка устанавливается на гильзы анкеров и фиксируется болтами. Контролируется вертикальность по уровню.

4. Подключение – выполняются подключения к плате управления согласно схеме:

   • Источник питания (12 В) подключается к клеммной колодке XT3.

   • ПДУ подключается к клеммной колодке XT1.L.

   • Опционально подключаются ДКЗП (XT2), сирена (XT1.H), устройство Fire Alarm (XT1.L).

5. Установка планок – планки устанавливаются в посадочные места на планшайбе и фиксируются болтами М8.

6. Проверка – после монтажа проводится пробное включение и проверка всех режимов работы.

Рекомендации по длине кабелей

Техническое обслуживание

Техническое обслуживание должно проводиться не реже одного раза в год квалифицированным механиком.

Порядок обслуживания

1. Отключить источник питания турникета.

2. Снять крышку стойки (отвернуть четыре винта имбусовым ключом SW3).

3. Провести визуальный осмотр механизма доворота (толкателя, пружин, ролика), оптических датчиков и демпфирующего устройства.

4. Удалить загрязнения с поверхности контрольного кольца (в зазоре оптических датчиков) чистой ветошью, смоченной спирто-бензиновой смесью.

5. Выполнить смазку узлов трения маслом И-20:

   • четыре втулки на устройстве доворота (две на оси вращения толкателя, две на оси крепления пружин);

   • отверстия в деталях крепления пружин;

   • механизм секретности замка механической разблокировки (через замочную скважину).
     Внимание! Не допускать попадания смазки на контрольное кольцо и ролик.

6. Проверить надежность крепления кабелей в клеммных колодках.

7. Установить крышку на место.

8. Проверить надежность крепления преграждающих планок, при необходимости подтянуть болты М8.

9. Проверить надежность крепления стойки к полу, подтянуть анкерные болты.

Поиск и устранение неисправностей

Если неисправность устранить не удалось, обратитесь в ближайший сервисный центр PERCo.

Часто задаваемые вопросы (FAQ)

Вопрос: Можно ли установить турникет на улице?
Ответ: Нет, модель T-5 предназначена для эксплуатации только внутри помещений с искусственно регулируемыми климатическими условиями (УХЛ4). Рабочий температурный диапазон – от +1°C до +50°C.

Вопрос: Какие типы преграждающих планок доступны?
Ответ: Три варианта: AS-05 (окрашенная сталь, черный муар, ширина прохода 500 мм), AS-04 (нержавеющая сталь, стандартные, ширина прохода 600 мм), AA-04 (нержавеющая сталь, с функцией «Антипаника», ширина прохода 600 мм).

Вопрос: Как изменить ориентацию кнопок ПДУ, если турникет обращен к оператору тыльной стороной?
Ответ: Ориентация кнопок меняется путем перестановки проводов от ПДУ на клеммной колодке XT1.L: поменяйте местами провода, подключаемые на контакты Unlock A и Unlock B, а также Led A и Led B.

Вопрос: Что произойдет при отключении питания?
Ответ: При выключении питания оба направления прохода остаются в том состоянии, в котором они были на момент отключения. При включении питания турникет возвращается в исходное состояние («Запрет прохода»), если не была активирована механическая разблокировка.

Вопрос: Можно ли подключить турникет к существующей СКУД?
Ответ: Да, турникет оснащен универсальным интерфейсом «сухой контакт», что позволяет подключать его к контроллерам любых производителей. Рекомендуется использовать потенциальный режим управления для работы с СКУД.

Вопрос: Какова пропускная способность турникета?
Ответ: В режиме однократного прохода – 30 человек в минуту, в режиме свободного прохода – 60 человек в минуту. Рекомендуется устанавливать один турникет на каждые 500 человек, работающих в одну смену.

Вопрос: Какая гарантия на оборудование?
Ответ: Гарантийный срок эксплуатации составляет 5 лет со дня продажи. При приобретении и монтаже у авторизованных дилеров PERCo гарантия может исчисляться с момента сдачи оборудования в эксплуатацию.

Почему стоит выбрать PERCo T-5

Турникет-трипод PERCo T-5 – это надежное, экономичное и эстетичное решение для контроля доступа в помещениях. Высокий ресурс (10 млн проходов), низкое энергопотребление (8,5 Вт), гибкие режимы управления и возможность выбора дизайна делают эту модель идеальным выбором для офисов, банков, учебных заведений, магазинов и промышленных предприятий.

• Надежность – ресурс 10 000 000 проходов, срок службы 8 лет.

• Энергоэффективность – потребление всего 8,5 Вт, безопасное напряжение 12 В.

• Гибкость управления – два режима управления (импульсный/потенциальный), возможность автономной работы от ПДУ или интеграции в СКУД.

• Разнообразие режимов прохода – шесть комбинаций, независимая настройка для каждого направления.

• Выбор дизайна – два цвета корпуса (светло-серый RAL 7035, черный RAL 9005), три типа планок (окрашенные, нержавеющие, «Антипаника»).

• Безопасность – механическая разблокировка ключом, вход Fire Alarm, опциональные планки «Антипаника».

• Плавная и бесшумная работа – демпфирующее устройство и механизм доворота.

• Сертификация EAC – соответствие требованиям Таможенного союза.

• Российское производство – доступность сервисных центров, наличие запчастей, гарантия 5 лет.
