Электромеханическая калитка Carddex XTA‑04: лёгкий аварийный выход с электромагнитным замком и шириной прохода 1200 мм

Электромеханическая калитка Carddex XTA‑04 – это готовое решение для организации аварийных выходов и контролируемых проходов с функцией «антипаника». Устройство представляет собой распашную секцию с электромагнитным замком, которая обеспечивает свободную эвакуацию при отключении питания или нажатии кнопки разблокировки. Ширина прохода 1200 мм позволяет пропускать людей с инвалидными колясками, крупногабаритным грузом и обеспечивает комфортное движение при массовых потоках.

Благодаря лёгкой конструкции (вес нетто не более 10 кг), компактным стойкам диаметром 50,8 мм и встроенному электромагнитному замку с усилием удержания 36 кг, калитка проста в монтаже и надёжно блокирует проход в штатном режиме. Изделие предназначено для установки внутри помещений, имеет степень защиты IP41 и рассчитано на средний срок службы 8 лет. В комплект входят все необходимые элементы для быстрого монтажа, включая колесную опору и знак «Аварийный выход».

---

Какие технические характеристики у калитки Carddex XTA‑04?

Калитка питается от 12 В постоянного тока, потребляет 0,9 А. Ширина прохода – 1200 мм, габариты в сборе – 1457×1005 мм. Вес нетто не превышает 10 кг. Электромагнитный замок удерживает усилием не менее 36 кг. Степень защиты IP41, средний срок службы – 8 лет.

Устройство работает от безопасного низковольтного питания 12 В ±0,5 В. Потребляемый ток – 0,9 А, мощность – 14,4 Вт. Габаритные размеры секции в сборе: ширина 1457 мм, высота 1005 мм (см. рисунок 1 в паспорте). Ширина зоны прохода составляет 1200 мм – это почти вдвое больше, чем у стандартных турникетов и автоматических калиток.

Масса нетто – не более 10 кг. Несмотря на лёгкость, конструкция выполнена из металлических стоек диаметром 50,8 мм и штанги диаметром 32 мм. Электромагнитный замок обеспечивает усилие удержания не менее 36 кг, что исключает открытие без подачи напряжения или санкционированной команды. Степень защиты оболочки IP41 защищает от проникновения твёрдых предметов размером более 1 мм и вертикально падающих капель воды – достаточно для эксплуатации внутри помещений. Средний срок службы – 8 лет, что подтверждено изготовителем.

---

Как работает режим «антипаника» и почему это важно?

В штатном режиме створка удерживается электромагнитным замком. При отключении питания или подаче сигнала разблокировки замок обесточивается, и створка открывается от ручного усилия. Это обеспечивает беспрепятственную эвакуацию без необходимости искать ключи или нажимать сложные механизмы.

Главная особенность Carddex XTA‑04 – реализация принципа «антипаника» (push-to-exit). В обычном режиме электромагнитный замок находится под напряжением и надёжно фиксирует створку в закрытом положении. Достаточно приложить усилие более 36 кг, чтобы преодолеть удержание, но в штатной работе этого не происходит.

Как только напряжение пропадает (отключение электроэнергии, срабатывание пожарной сигнализации, нажатие кнопки аварийного выхода), замок мгновенно разблокируется. Створку можно открыть лёгким толчком – именно это и требуется по нормативам для путей эвакуации. При этом ручка снаружи может быть заблокирована или отсутствовать, что исключает несанкционированный вход, но изнутри выход всегда свободен после разблокировки. Такое решение позволяет одновременно обеспечить контроль доступа и строгое соблюдение правил пожарной безопасности.

---

Какие варианты управления и интеграции доступны?

Управление осуществляется подачей/снятием напряжения питания 12 В. Замок может подключаться к системам контроля доступа (СКУД), кнопкам выхода, пожарной автоматике. Возможно использование внешних считывателей, которые коммутируют цепь питания замка через реле.

Благодаря низковольтному питанию и простому принципу работы – замок удерживает при наличии напряжения и отпускает при его снятии – калитка легко интегрируется в любые системы безопасности. Для управления достаточно сухого контакта, который разрывает цепь питания замка. Это может быть:

• нормально замкнутый выход контроллера СКУД (например, при успешной идентификации картой или биометрией);

• кнопка выхода (обычно нормально разомкнутая, но в схеме с замком удобнее использовать нормально замкнутое исполнение);

• контакты пожарной сигнализации, которые снимают напряжение при тревоге.

На корпусе замковой стойки предусмотрено место для установки считывателя. В комплекте сам считыватель не поставляется, но изготовитель рекомендует использовать любые совместимые устройства с релейным выходом. В результате калитка может работать как в составе автоматизированной проходной, так и в качестве самостоятельного аварийного выхода с ручной кнопкой.

---

Какова конструкция и комплектация секции XTA‑04?

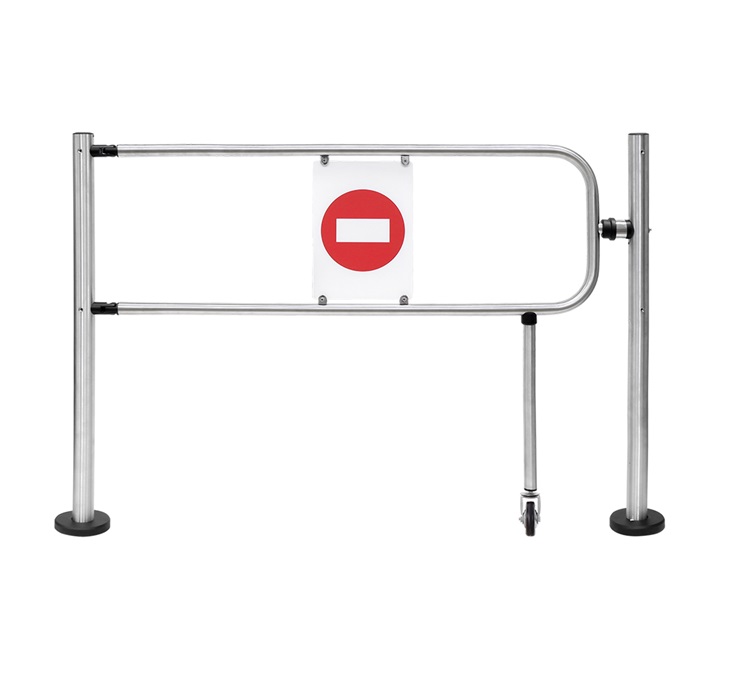

В комплект входят две стойки (петельная и замковая), створка, электромагнитный замок, знак «Аварийный выход», монтажный комплект, колесная опора и паспорт. Стойки – диаметром 50,8 мм, штанга створки – 32 мм. Конструкция позволяет монтировать калитку на любой ровный пол.

Производитель поставляет изделие в виде набора для сборки. В коробке вы найдёте:

• стойку петельную (на ней крепятся петли);

• стойку замковую с предустановленным электромагнитным замком;

• створку с навешенным знаком «Аварийный выход»;

• монтажный комплект (анкерные болты, крепёж);

• колесную опору (для удобства установки и регулировки);

• паспорт с руководством по эксплуатации.

Все элементы выполнены из металла. Стойки имеют диаметр 50,8 мм, штанга створки – 32 мм. Толщина металла подобрана для обеспечения жёсткости при минимальном весе. Сборка не требует специального инструмента, а колесная опора позволяет временно фиксировать створку в нужном положении перед окончательным закреплением. Габариты в сборе: ширина 1457 мм, высота 1005 мм.

---

Где можно устанавливать калитку и какие условия она выдерживает?

Калитки предназначены для установки внутри сухих помещений. Степень защиты IP41 допускает эксплуатацию в условиях повышенной запылённости и при случайном попадании капель, но не под открытым небом. Диапазон рабочих температур не указан, но конструкция рассчитана на обычные условия отапливаемых и частично неотапливаемых помещений.

Изделие имеет степень защиты IP41. Первая цифра «4» – защита от твёрдых предметов размером более 1 мм, вторая «1» – защита от вертикально падающих капель воды. Это означает, что калитка безопасна для установки в коридорах, вестибюлях, производственных цехах, складских помещениях, но не предназначена для улицы без дополнительной защиты (навеса, тамбура).

Диапазон рабочих температур в паспорте не регламентирован, но учитывая типовое исполнение электромагнитного замка и металлической конструкции, изделие работоспособно в пределах от 0 до +40 °C (стандарт для большинства помещений). Для неотапливаемых складов и тамбуров, где температура может опускаться ниже нуля, рекомендуется предварительная консультация с производителем.

---

Какие преимущества даёт ширина прохода 1200 мм?

1200 мм – это увеличенный проём, который позволяет одновременно проходить двум людям, а также свободно пропускает инвалидные коляски, медицинские каталку, тележки с грузом. Это особенно важно для больниц, реабилитационных центров, складов, аварийных выходов из зрительных залов.

Стандартные турникеты и автоматические калитки обычно имеют ширину прохода 600–800 мм. Carddex XTA‑04 предлагает 1200 мм – почти в два раза больше. Такая ширина:

• соответствует нормативам для путей эвакуации (ширина эвакуационного выхода в зависимости от класса здания должна быть не менее 1,2–1,5 м);

• позволяет комфортно проходить с крупногабаритными грузами, детскими и инвалидными колясками;

• упрощает перемещение больных на каталках в медицинских учреждениях;

• обеспечивает высокую пропускную способность при массовых мероприятиях (до 50–60 человек в минуту, так как люди могут идти по двое).

При этом калитка сохраняет компактность в сложенном виде, так как створка распашная и не занимает лишнего места при открытии.

---

Как монтировать и подключать секцию XTA‑04?

Монтаж выполняется на ровное бетонное или другое прочное основание. Стойки крепятся анкерными болтами, входящими в комплект. Подключение электромагнитного замка – двухпроводное, на напряжение 12 В. Полярность не имеет значения. Для управления достаточно разрыва цепи питания.

Установка калитки не требует специальных навыков. Разметка выполняется по месту, стойки фиксируются на полу анкерными болтами. Колесная опора помогает временно удерживать створку в вертикальном положении до окончательного закрепления. После монтажа петли регулируются для плавного хода.

Электромагнитный замок подключается к источнику постоянного тока 12 В (например, блоку питания, входящему в систему СКУД). Потребляемый ток – 0,9 А, поэтому достаточно блока питания мощностью не менее 15 Вт. Для управления достаточно установить в разрыв цепи питания нормально замкнутый контакт (реле контроллера, кнопку выхода, контактор пожарной автоматики). При размыкании цепи замок обесточивается и отпускает створку. Более подробные схемы приведены в руководстве по эксплуатации, которое входит в комплект.

---

Какова комплектация и гарантия?

Базовая комплектация включает все элементы для сборки и монтажа. Гарантийный срок – 24 месяца. Гарантия распространяется при соблюдении условий эксплуатации и наличии правильно заполненного паспорта.

Поставляется изделие в собранном виде (две стойки и створка) с монтажным набором. В комплекте также есть знак «Аварийный выход», который уже установлен на створке. Паспорт содержит дату изготовления, заводской номер и отметку ОТК. Гарантия 2 года исчисляется со дня продажи (при отсутствии даты – со дня изготовления).

Изготовитель даёт гарантию на соответствие требованиям безопасности и электромагнитной совместимости. Условия гарантии типичны: не распространяется на механические повреждения, вмешательство в конструкцию, повреждения при транспортировке, воздействие внешних факторов (скачки напряжения, стихия и пр.).

---

Часто задаваемые вопросы (FAQ)

Вопрос: Можно ли использовать эту калитку для основного входа в здание?
Ответ: Да, если организовать управление от СКУД (считыватель карт или биометрия). В штатном режиме замок будет удерживать створку, а открытие происходить по команде контроллера.

Вопрос: Нужно ли подавать питание постоянно?
Ответ: В закрытом состоянии питание подаётся постоянно (замок удерживает). При открытии цепь разрывается. Если планируется длительное отсутствие электропитания, калитка останется открытой – это соответствует функции антипаника.

Вопрос: Подходит ли калитка для уличной установки?
Ответ: Степень защиты IP41 не предназначена для прямого воздействия осадков. Установка возможна только под навесом или в тамбуре, исключающем намокание.

Вопрос: Каков вес калитки?
Ответ: Нетто не более 10 кг. Это значительно облегчает монтаж и транспортировку.

Вопрос: Можно ли установить дополнительную ручку снаружи?
Ответ: Да, но следует учитывать, что снаружи ручка не должна открывать калитку без санкции. Обычно снаружи устанавливается считыватель или кнопка вызова.

Вопрос: Какой блок питания рекомендуется?
Ответ: Любой стабилизированный источник постоянного тока 12 В, ток не менее 1 А. Желательно с защитой от короткого замыкания.

---

Почему стоит выбрать Carddex XTA‑04

Электромеханическая калитка Carddex XTA‑04 – это универсальное решение для тех, кому нужен широкий проход с функцией антипаника и возможностью управления от системы контроля доступа. Она одинаково эффективна на путях эвакуации, в медицинских и социальных учреждениях, на складах, в бизнес-центрах и учебных заведениях, где важны безопасность, простота и надёжность.

• Ширина прохода 1200 мм – максимальный комфорт для людей с колясками, грузов и массовой эвакуации.

• Лёгкая конструкция – вес до 10 кг, простота монтажа.

• Электромагнитный замок 36 кг – надёжное удержание в штатном режиме.

• Режим «антипаника» – автоматическая разблокировка при снятии питания, соответствует требованиям пожарной безопасности.

• Низковольтное питание 12 В – безопасность и простота интеграции с любой СКУД.

• Российский производитель – гарантия 2 года, наличие сервисной поддержки.

• Полная комплектация – не требуется докупать крепёж, петли и знак аварийного выхода.

---
