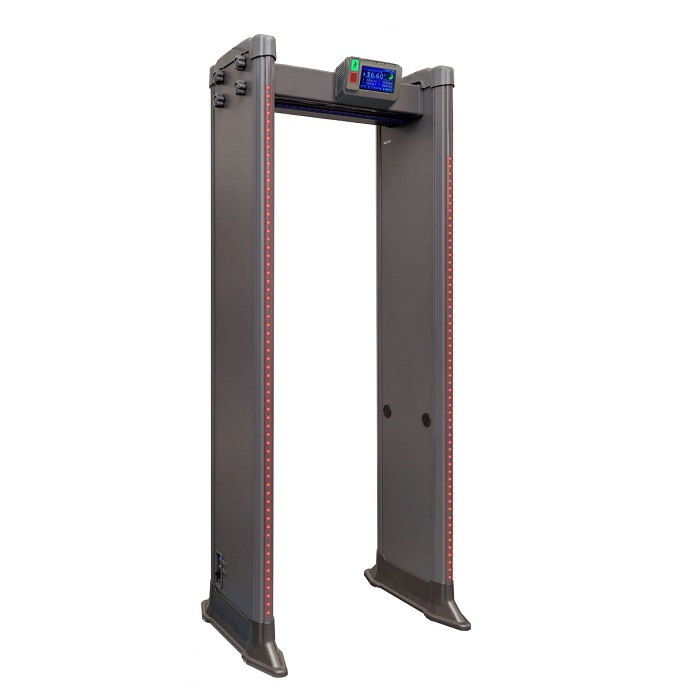

Арочный металлодетектор Блокпост PC 1800 MK с функцией температурного контроля

Ключевая особенность этой модели – гибкость. Вы можете выбрать ту конфигурацию зон, которая оптимально соответствует вашим задачам и бюджету. При этом все остальные характеристики – мощный тепловизор, возможность интеграции в СКУД, широкий рабочий диапазон температур – остаются неизменными.

Устройство объединяет две ключевые функции:

1. Металлодетекция: обнаружение металлических предметов (оружие, инструменты, ценности) с локализацией по 6, 12 или 18 зонам.

2. Термометрия: бесконтактное измерение температуры тела с помощью тепловизионной камеры для выявления лиц с признаками лихорадки.

Технические характеристики: цифры, которые говорят сами за себя

Ключевые параметры: выбор зон 6/12/18, ширина прохода 710 мм, вес 69 кг. Тепловизор измеряет температуру на расстоянии до 4 м с погрешностью ±0,5°C. Диапазон рабочих температур от -20°C до +85°C, возможна установка на улице. Энергонезависимая память, 72 программы, выход на СКУД.

Прежде чем углубляться в детали, давайте посмотрим на сухие цифры. Именно они определяют, подойдёт ли оборудование для ваших условий. Мы свели все параметры в удобную таблицу.

Сводная таблица характеристик Блокпост PC 1800 MK

Анализ ключевых параметров

Выбор зонности: 6, 12 или 18. Это главное отличие модели. Вы сами решаете, насколько детальным должен быть досмотр. 6 зон – для базового контроля (школы, офисы). 12 зон – для повышенных требований (ТЦ, бизнес-центры). 18 зон – для объектов с высокими требованиями (аэропорты, стадионы, предприятия).

Дальность термометрии до 4 метров. Это серьёзное преимущество. Тепловизор может начинать измерение ещё до того, как человек подойдёт к арке. Это позволяет организовать поток практически без остановок. Дистанция в 4 метра даёт время на реакцию и снижает вероятность скопления людей.

Погрешность ±0,5°C. Это стандартный показатель для скрининговых тепловизоров. Он позволяет отсеивать людей с явной лихорадкой (температура выше 37,5°C). Более точные измерения (медицинские) проводятся уже контактными термометрами.

Диапазон температур от -20°C до +85°C. Обратите внимание на эту цифру. Она означает, что электроника и оптика рассчитаны на работу в самых суровых условиях. Даже если на улице мороз, а арка стоит в неотапливаемом тамбуре, она будет работать корректно. А опция всепогодного исполнения позволяет устанавливать её прямо под открытым небом.

Как работает тепловизионная система в Блокпост PC 1800 MK?

Тепловизор использует два объектива: оптический (цветное видео) и тепловой (инфракрасное изображение). Они работают синхронно, выводя на монитор либо раздельную картинку, либо наложение. Камера автоматически находит лицо человека и измеряет его температуру в области лба на расстоянии до 4 метров. При превышении порога срабатывает тревога.

Давайте разберёмся, как именно устроен процесс термометрии. В модели PC 1800 MK используется двухспектральная тепловизионная камера. Это означает, что в одном корпусе находятся два объектива:

1. Оптический (видимый диапазон). Он даёт обычную цветную картинку. Оператор видит, как выглядят проходящие люди.

2. Тепловизионный (инфракрасный диапазон). Он фиксирует тепловое излучение и преобразует его в изображение, где более горячие участки окрашены в красные и жёлтые тона, а холодные – в синие и фиолетовые.

Оба изображения синхронизированы. На монитор охраны можно вывести:

• только цветную картинку;

• только тепловую картинку;

• наложение (оверлей) – когда тепловая карта накладывается на цветное изображение;

• режим «картинка в картинке».

Алгоритм работы:

1. Человек входит в зону обзора камеры (до 4 метров от арки).

2. Программное обеспечение автоматически детектирует лицо (находит область лба).

3. Тепловизор измеряет температуру в этой области.

4. Результат отображается на экране рядом с изображением человека (например, «36,6°C»).

5. Если температура превышает заданный порог (обычно 37°C или 37,5°C), система подаёт звуковой и световой сигнал, а на экране выделяет такого человека красным цветом.

Все данные записываются в журнал событий. Можно посмотреть статистику за любой период: сколько людей прошло, сколько было с нормальной температурой, сколько с повышенной.

Дополнительные возможности: При подключении регистратора можно активировать функцию распознавания лиц и сравнения с базами данных (например, «свой/чужой» или поиск в стоп-листах). Это выводит систему на уровень комплексной безопасности.

Как выбрать оптимальную конфигурацию

Выбор зависит от требуемой точности локализации. 6 зон достаточно для общего контроля (есть металл/нет). 12 зон позволяют точнее определить место (например, карман брюк или куртки). 18 зон обеспечивают высокую детализацию, необходимую на объектах с повышенными требованиями.

Давайте разберём, чем отличаются эти три варианта и для каких объектов каждый из них подходит лучше всего.

Конфигурация на 6 зон

Для кого: школы, небольшие офисы, магазины, склады.
Что даёт: разделение человека на 6 уровней: голова, шея/грудь, поясница, бёдра, голени, ступни. Оператор понимает, в какой примерно области искать металл. Этого достаточно для быстрого досмотра в условиях не самого высокого риска.

Конфигурация на 12 зон

Для кого: торговые центры, бизнес-центры, вузы, небольшие производства.
Что даёт: более точная локализация. Зоны уже, примерно по 15 см каждая. Можно отличить предмет в верхнем кармане куртки от предмета в нагрудном кармане рубашки. Это ускоряет досмотр и снижает нагрузку на персонал.

Конфигурация на 18 зон

Для кого: аэропорты, вокзалы, стадионы, режимные предприятия, крупные заводы.
Что даёт: высокая детализация. Зоны около 10 см. Система может показать не только наличие металла, но и его примерные размеры (по количеству сработавших зон). Это критически важно для объектов, где каждая секунда на счету и нужно максимально быстро принять решение.

Важно: Независимо от выбранной конфигурации, каждая зона может настраиваться отдельно по 255 уровням чувствительности. Вы можете создать идеальный профиль для своего объекта.

Интеграция в систему контроля доступа (СКУД) и управление сетью

Металлодетекторы Блокпост PC 1800 MK имеет выход «тревоги» (сухие контакты) для подключения к турникетам, дверям и шлюзам. При срабатывании детектора проход блокируется автоматически. Через ПО «Блокпост-CONNECT» можно объединить в сеть до нескольких сотен устройств и управлять ими с одного сервера.

Даже базовая модель линейки обладает всеми возможностями для интеграции в современные системы безопасности.

Подключение к исполнительным устройствам (сухие контакты)

На блоке управления есть релейный выход. Это так называемые «сухие контакты» – пара клемм, которые замыкаются при срабатывании тревоги. К ним можно подключить:

• Турникет или трипод. При срабатывании арки турникет блокируется и не пускает человека дальше.

• Шлюзовую кабину или тамбур. Дверь не откроется, пока не будет снята тревога.

• Звуковой или световой оповещатель. Дополнительная сигнализация на посту охраны.

• Систему видеонаблюдения. Можно запустить запись или повернуть камеру в нужную сторону.

Это простейший, но очень надёжный способ интеграции, работающий без сложного программирования.

Программное обеспечение «Блокпост-CONNECT»

Для сложных объектов, где установлено несколько детекторов, компания разработала собственное ПО. Оно позволяет:

1. Объединять сотни металлодетекторов в единую сеть. Данные со всех точек контроля стекаются на один сервер.

2. Управлять настройками удалённо. Оператор может изменить чувствительность, переключить программу, обновить прошивку на любом детекторе, не выходя из центрального поста.

3. Собирать и анализировать статистику. Система фиксирует каждый проход, каждую тревогу с указанием времени, зоны срабатывания и температуры.

4. Интегрировать с видео. В ПО можно привязать изображение с камер к конкретному детектору.

Регистратор на SD-карте

В самом металлодетекторе предусмотрен слот для SD-карты. На неё записывается вся информация о работе устройства: проходы, тревоги, термометрия. Эту карту можно извлечь и просмотреть хронологию событий, даже если устройство не подключено к сети. Это полезно для расследований и проверок.

Где применяется Блокпост PC 1800 MK? Реальные сценарии

Модель предназначена для широкого круга объектов – от школ до аэропортов. Благодаря возможности выбора зонности (6/12/18) она одинаково хорошо подходит для образовательных учреждений, торговых центров, офисов, производств, стадионов и транспортных узлов.

Давайте пройдёмся по списку мест, где PC 1800 MK будет идеальным выбором.

Сферы применения:

• Образовательные учреждения: школы, колледжи, университеты, детские сады. (6 или 12 зон)

• Транспортные узлы: аэропорты, железнодорожные и автовокзалы, морские порты. (12 или 18 зон)

• Спортивные и культурные объекты: стадионы, ледовые дворцы, концертные залы, выставочные центры. (12 или 18 зон)

• Промышленные предприятия: заводы, фабрики, электростанции, нефтегазовые объекты. (12 или 18 зон)

• Бизнес-центры и офисы: контроль доступа сотрудников и посетителей. (6 или 12 зон)

• Торговые центры и магазины. (6 или 12 зон)

• Государственные учреждения: административные здания, суды, налоговые. (12 зон)

• Медицинские учреждения: больницы, поликлиники. (6 или 12 зон)

• Гостиницы и рестораны. (6 зон)

Универсальность модели подтверждается и возможностью работы на улице (опция). Её можно ставить на открытых КПП, на входе в парки, на набережные во время массовых гуляний.

Комплектация и монтаж: что вы получите при покупке

В комплект поставки входят: металлодетектор, тепловизионная камера, блок управления, крепёжные элементы, кабель питания (5 м), переходник для верхнего подключения, две перекладины, документация. Монтаж прост и доступен, все необходимые крепления уже в коробке.

Когда вы заказываете Блокпост PC 1800 MK, вы получаете не просто «голую» арку, а полностью готовое к установке устройство. Производитель позаботился о том, чтобы у вас под рукой было всё необходимое.

Что входит в комплект:

1. Арочный металлодетектор – собранная конструкция (стойки и верхние перекладины).

2. Блок управления – с дисплеем и панелью управления, устанавливается на стойку.

3. Тепловизионная камера – закрепляется на специальном кронштейне.

4. Кабель питания (5 м) – для подключения к сети.

5. Переходник для верхнего подключения – для удобства прокладки кабелей.

6. Крепёж для блока управления и камеры (2 шт.).

7. Крепёж для антенных панелей (4 шт.).

8. Комплект крепежей для монтажа к полу (4 шт.) – анкерные болты или дюбели.

9. Перекладины – 2 шт. (верхняя и нижняя? уточнено в исходном тексте).

10. Инструкция по применению и технический паспорт – подробное руководство.

Монтаж: просто и быстро

Сборка и установка не требуют специальных навыков. Всё, что нужно, – это стандартный набор инструментов (отвёртки, ключи) и помощь второго человека для подъёма арочных стоек.

Основные этапы:

1. Распаковать детали.

2. Установить вертикальные стойки на подготовленное место, закрепить их к полу с помощью анкеров.

3. Соединить стойки верхними перекладинами.

4. Закрепить блок управления и камеру.

5. Подключить кабели.

6. Включить питание и провести базовую настройку.

Вся процедура занимает обычно не более часа. Если у вас нет своих специалистов, мы можем предложить услуги по профессиональному монтажу и пусконаладке.

Принцип действия: от электромагнитных волн до тревоги

Работа основана на излучении и приёме электромагнитных волн. Передающая антенна создаёт поле, приёмная – ждёт сигнал. Металлический предмет нарушает однородность поля, сигнал отражается раньше. Время отражения фиксируется, и система определяет наличие и место металла.

Чтобы лучше понимать возможности устройства, полезно знать физику процесса. Хотя это не обязательно для эксплуатации, это помогает правильно настраивать оборудование.

Упрощённая схема работы арочного металлодетектора:

1. Генерация поля. В одной из стоек (передающей) создаётся электромагнитное поле определённой частоты.

2. Приём сигнала. В противоположной стойке (приёмной) находится антенна, которая должна принять этот сигнал.

3. Нарушение баланса. Когда через арку проходит человек с металлическим предметом, он искажает поле. Электромагнитные волны отражаются от металла и возвращаются к передатчику быстрее, чем проходят к приёмнику.

4. Анализ времени. Электронная схема замеряет, как изменилось время прохождения сигнала. По этим данным определяется факт наличия металла.

5. Локализация. В многозонных детекторах используется несколько пар передатчиков и приёмников, расположенных на разной высоте. Система анализирует, какая пара зафиксировала искажение, и указывает зону.

Интеллектуальная обработка сигнала позволяет отличать мелкие предметы от крупных, магнитные металлы от немагнитных (селективность), игнорировать помехи от мобильных телефонов или электроники.

Ответы на частые вопросы (FAQ)

1. Можно ли использовать металлодетектор на улице зимой?
Да, модель имеет расширенный температурный диапазон от -20°C до +85°C. При заказе опции «всепогодное исполнение» устройство защищено от осадков и может работать под открытым небом.

2. Как часто нужно калибровать тепловизор?
Рекомендуется проводить калибровку раз в год или при смене условий эксплуатации (например, при переносе с улицы в помещение). Эту услугу могут выполнить наши сертифицированные инженеры.

3. Какую конфигурацию зон выбрать – 6, 12 или 18?
Это зависит от ваших задач. 6 зон достаточно для базового контроля. 12 зон – для повышенных требований. 18 зон – для объектов, где важна максимальная детализация. Мы поможем вам определиться.

4. Можно ли подключить металлодетектор к уже существующей системе турникетов?
Да, если ваши турникеты имеют вход для внешнего сигнала (сухой контакт). Мы поможем с интеграцией.

5. Сколько человек может пройти за час?
Пропускная способность составляет до 60 человек в минуту, то есть до 3600 человек в час. Этого достаточно для большинства объектов.

6. Где хранятся данные о температуре и проходах?
Данные хранятся в энергонезависимой памяти блока управления (счётчики) и могут записываться на SD-карту или передаваться на сервер с ПО «Блокпост-CONNECT».

7. Поддерживает ли модель распознавание лиц?
Да, опционально можно подключить регистратор с функцией распознавания лиц и работы с базами данных.

Заключение: выберите безопасность, которая подходит именно вам

Арочный металлодетектор Блокпост PC 1800 MK с тепловизором – это уникальное предложение на рынке. Он даёт вам свободу выбора. Нужен простой контроль для школы? Берите версию с 6 зонами. Требуется повышенная точность для стадиона? Закажите 18 зон. Во всех случаях вы получаете мощный тепловизор с дальностью измерения до 4 метров, надёжную интеграцию в СКУД и российское качество производства.

Это оборудование уже доказало свою эффективность на сотнях объектов по всей стране. Его выбирают те, кто ценит баланс цены и функциональности, кто не хочет переплачивать за ненужные опции, но и не готов жертвовать качеством.
